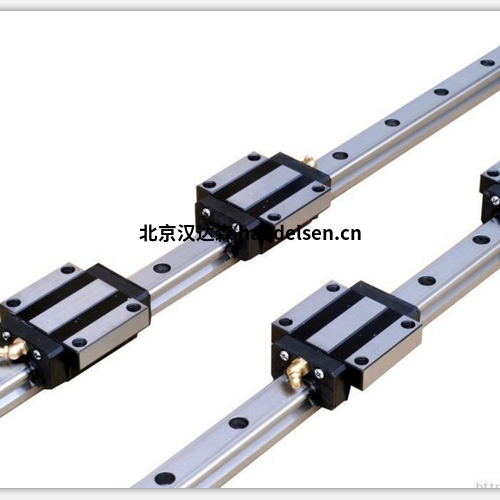

THK伸縮導軌 FBL27S型號及應用領域

1、伸縮式導軌是用于有限行程的低調、輕量且經濟的導軌。它們有兩排滾珠，在由精密軋制型材金屬板制成的內軌和外軌之間運行。滾珠在精密模制的保持架中均勻分布，因此滾珠不會(huì )相互摩擦，從而實現平穩行駛。因此，伸縮式導軌可用于廣泛的應用，如復印機、測量?jì)x器、電信設備、醫療設備、自動售貨機和辦公設備。



單級伸縮導軌

用于輕載的單級伸縮導軌

型號：FBL27S、FBL27S-P14、FBL35S、FBL35M、FBL35J、FBL35J-P13、FBL35J-P14、FBL35B



兩級伸縮導軌

使用兩級伸縮式滑塊，可能的行程長度超過滑塊的總長度。

型號：FBL27D、FBL35N、FBL35G-P13、FBL35G-P14、FBL35D、FBL51H、FBL51H-P13、FBL51H-P14、FBL35K、FBL56H、FBL56H-P13、FBL56H-P14



球籠導軌

用于行程有限的輕負載的滾珠保持架導軌。型號：FBL35F, FBL48DR



單級鋁制伸縮導軌

非常緊湊和輕便的鋁制伸縮導軌。 型號：E15, E20



兩級鋁制伸縮導軌

采用輕質鋁結構的兩級伸縮導軌。  型號：D20



2、平面和角形保持架導軌



在平面和角形保持架導軌的情況下，精密滾子安裝在由薄鋼板制成的保持架的凹槽中，其 M 形橫截面增加了其剛度。由于結構設計，滾子保持在保持架口袋中，不會(huì )脫落。滾子保持架包含直徑至少為 5 mm 的滾子，即使在軌道硬度較低的情況下也能確保平穩運動。平面和角保持架導軌嵌入在兩個滾道之間。如果工作臺移動，平面或角形籠式導軌會(huì )沿相同方向移動工作臺行程的一半。例如，如果工作臺行進 500 毫米，那么平面或角形籠式導軌在同一方向上行進 250 毫米。平面和角形保持架導軌是大型機床的理想選擇，例如 B.刨床、臥式銑床和外圓磨床。它們還用于需要高精度的應用，例如磨床和光學測量設備。

平面保持架導軌 FT型

角保持架導軌 FTW型
