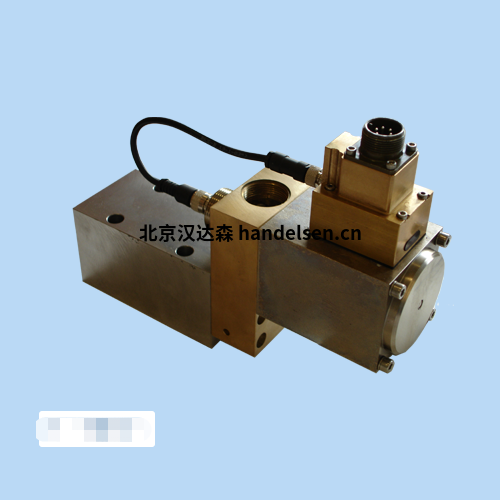

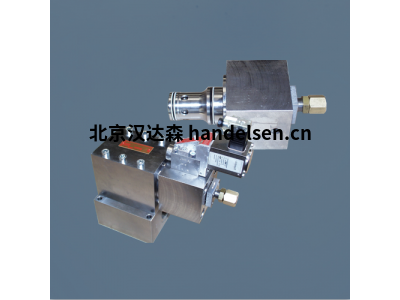

Tiefenbach Wasserhydraulik切換閥功能特性及參數

2/2 通座閥， 3/2 通座閥

NG3 和 NG6 用于水、油和空氣

防止意外啟動

防止灰塵和濕氣的驅動磁鐵

驅動部件可分別旋轉 90°

易損件易于接近和快速更換



特殊功能

該閥門的特點是響應時間短。電磁鐵的柱塞具有雙軸承，因此可以防止磨損。驅動磁鐵通過柱塞和柱塞腔之間的隔膜密封來防止灰塵和濕氣?？赏ㄟ^(guò)移除銘牌來訪問可鎖定的手動操作，因此可以防止意外啟動。電磁鐵和所有其他驅動元件均可旋轉 90°。所有易損件都易于接近并且可以快速更換。



這些閥門用于水或油液壓控制。它們也可以用作先導閥。

設計  直接控制的球座閥

連接

板式結構，帶 O 型圈密封。根據連接板的要求，連接

螺紋 NW3 = R1/4" 或 1/4" NPT

NW6 = R3/8" 或 3/8" NPT訂購粘度1 至 300 cSt時必須特別提及

介質：水、油或空氣

環境溫度

取決于驅動部件，參見表格“驅動部件的技術數據”，更高溫度應要求提供

密封件 ： NBR，可根據要求提供其他密封材料

壓力范圍

0 至 320 bar (630 bar) 用于 3/2 通：油口“R”中的壓力不得超過工作壓力的 50%

切換時間 取決于

工作壓力和工作溫度（見表：技術數據驅動部件）

安裝位置：任意

流向

2/2W：從“P”到“A”

3/2W：從“P”到“A”或從“A”到“R”端口

“P”、“A”和“ R" 不能互換

液體流量

NW6 最大 20l/min

NW3 最大 5l/min

材料

所有與流動介質接觸的部件

均由耐腐蝕材料制成

驅動

類型電動、液壓、氣動、機械或

手動驅動
