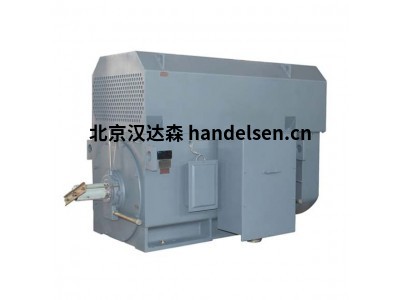

德國AC-MOTOREN三相電機IE4OM35LX600

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

三相異步電動機AWM 355 LX 6/SPE

IE4OM35LX600

一般數據

電機類型3~

型號名稱AWM

框架尺寸355

安裝B3

幀執行L

框架材料鑄鐵

絕緣等級F/B

DE頂部接線盒位置

接線盒方向電纜壓蓋至右側

重量（kg）1.855,00

旋轉方向右/左

振動等級A

平衡方法半鍵

冷卻類型IC411

根據IEC 60034-1執行

噪聲級IEC 60034-9

電氣數據

功率1 50Hz（kW）250,00

功率1 60Hz（kW）300,00

頻率（Hz）50/60

電壓50Hz（V）400/690

電壓60Hz（V）460/795

電壓/頻率容差（不

有效范圍電壓）

范圍B

連接Δ/Y

電桿6

效率100 50Hz（%）96.5

效率75%50Hz（%）96.6

效率50%50Hz（%）93,6

效率100 60Hz（%）96.5

功率因數0.86

啟動電流（Ia/In）8.0

起動扭矩（Ma/Mn）2.0

擊穿扭矩（Mk/Mn）2,3

電流50Hz（A）434,82/252,19

電流60Hz（A）453,72/263,16

有效C.l.50Hz IE4

有效Cl.60Hz IE4

電機特性

顏色RAL7030

油漆表面有光澤

防護等級IP55

電纜密封套尺寸（電纜連接）2xM72x2

電纜壓蓋尺寸（可選）M25x1.5

電纜密封套類型標準

軸端（mm）100 x 210

軸材料C45

NDE塑料風扇規格

機械數據

扭矩（Nm）2411、6/2411、6

轉速（1/min）990/1188

軸承DE 6322.C3

軸承NDE 6320.C3

軸承DE固定軸承的安裝

軸承NDE松動軸承的安裝

軸承壽命（h）20000

慣性矩（kgm²）14

影響因素

負載S1

環境溫度（°C）-20至+40

位置高度（m）1000

其他選項

保護繞組PTC 150°C

DE+NDE潤滑裝置

型號：

IE2AC07A6008.

IE2AC07A6011

1E2AC07A6014

IE2ACO7A6017

IE2AC07A6020

IE2AC07A4001

IE2AC07A4004.

IE2AC07A4007

IE2AC07A4010

IE2ACO7A4013

IE2AC07A4016

IE2AC07A4019

IE2AC07B6002

IE2AC07B6006

IE2AC07B6010

IE2AC07B6014

IE2AC07B6018

IE2AC07B6022

IE2AC07B6026

IE2AC07A2001

德國AC-MOTOREN三相電機IE4OM35LX600
