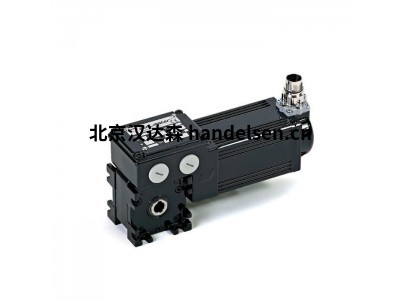

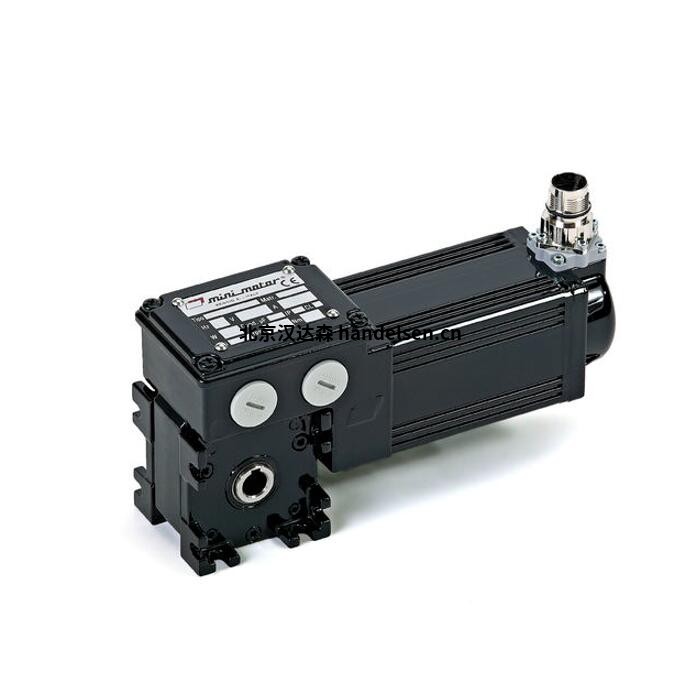

Mini Motor無刷電機 DBSE-S3系列

無刷電機

無刷技術意味著高功率重量比、高速和全電子控制。這意味著更高的效率和更低的機械磨損敏感性；高扭矩重量比；可靠、更長的使用壽命和更低的噪音。在我們的無刷產品中，DBS 系列是自動化和運動控制領域的前沿產品。

事實上，無刷電機支持 6 種不同的現場總線，它們具有集成驅動器和多圈絕對值編碼器，能夠存儲上次定位坐標長達 6 個月。伺服電機和減速電機一體化，所有部件完美集成，優化設計，性能卓越，連接性先進。簡而言之，工業4.0場景的ideai產品。



DBS-S1系列

帶有集成驅動器的無刷伺服電機，功率從 125 到 250 W

電機： 無刷四極三相正弦電機，全封閉。帶有釹鐵硼磁鐵的轉子。熱切斷。繞組 F 級。熱熔斷器。防護等級 IP65，符合 IEC/EN 60529 標準。軸承具有較小的齒隙和特殊的高溫潤滑脂。額定扭矩高達 0.75 Nm。

驅動器：電源 24 和/或 48 Vdc • 磁性絕對編碼器 SSI（12 位單圈/20 位多圈），帶內部緩沖電池• 5 個 PNP 數字輸入和 1 個模擬輸入 -10 +10V ext。（0-5 或 4-20mA 可選） • 1 個繼電器輸出 (NC-NO) • 用于參數設置的 USB 端口 • 扭矩、速度、位置和歸位控制。



MCDBS系列

帶有集成驅動器和蝸桿減速齒輪的無刷伺服電機。額定扭矩 9 Nm

電機： 無刷四極三相正弦電機，全封閉。帶有釹鐵硼磁鐵的轉子。熱切斷。繞組 F 級。熱熔斷器。防護等級 IP65，符合 IEC/EN 60529 標準。軸承具有較小的齒隙和特殊的高溫潤滑脂。

驅動器：電源 24 和/或 48 Vdc • 磁性絕對編碼器 SSI（12 位單圈/20 位多圈），帶內部緩沖電池• 5 個 PNP 數字輸入和 1 個模擬輸入 -10 +10V ext。（0-5 o 4-20mA 可選） • 1 個繼電器輸出 (NC-NO) • 用于參數設置的 USB 端口 • 扭矩、速度、位置和歸位控制。

齒輪單元： 帶蝸桿和壓鑄鋁齒輪箱。26 毫米中心距。蝸桿由回火鋼制成，帶有磨削螺紋，特殊高溫橡膠 (FKM) 中的密封環。用特殊的長效油潤滑。有 10 種可用的齒輪比 (i)，從 5 到 80。額定扭矩高達 9 Nm。版本 B3 – B5（B5/S 左 – B5/D 右）。



BS系列

帶旋轉變壓器的 4 極正弦無刷電機。

4 極正弦無刷電機，全封閉。帶釹鐵硼磁鐵的轉子。安全斷路器。繞組 F 級。IP65 保護，符合 CEI EN 60529 標準。使用 2 極旋轉變壓器進行反饋。

帶高溫專用潤滑脂的小游隙軸承。

可應要求提供帶永磁體的 24 Vdc NC 制動器（常閉）。它由字母 K (BSK) 標識。



BSE系列

齒輪電機由 BS 系列無刷伺服電機和 1 級或 2 級行星減速器組成。

電機：4 極正弦無刷，封閉式。帶有釹鐵硼磁鐵的轉子。熱安全裝置。F級繞組。IP65 防護等級符合 CEI EN 60529 標準。使用 2 極旋轉變壓器進行反饋。帶高溫專用潤滑脂的小游隙軸承。

行星減速裝置：采用淬火和回火鋼 UNI7874 制成的外殼，具有 7 級精密齒。行星齒輪由氮化淬火和回火鋼制成。用于 BSE35 和 BSE45 型的氮化 42CrMo4 鋼 UNI7874 (Tenifer) 和用于 BSE55 和 BSE80 型的碳化鋼 17NiCrMo6 UNI EN 10084 的衛星齒輪。

使用帶有極壓添加劑 (EP) 的特殊合成油進行自潤滑。用于高溫的氟化橡膠特殊密封環。減速機輸出軸采用高強度鋼（約 1000N/mm2）。用于高扭矩和負載的輸出軸支撐軸承。



MCBS系列

電機：4極正弦無刷電機，全封閉。帶釹鐵硼磁鐵的轉子。安全斷路器。繞組 F 級。IP65 保護，符合 CEI EN 60529 標準。使用 2 極旋轉變壓器進行反饋。帶高溫專用潤滑脂的小游隙軸承。

齒輪單元：帶有壓鑄鋁外殼。中心距 26 毫米。CARO 青銅戒指，120÷160 HB 硬度。帶有磨削螺紋的硬化鋼螺釘在滾珠和滾柱軸承上旋轉。用特殊的長壽命油潤滑。密封圈由特殊橡膠制成，適用于高溫。

10 個齒輪比 (i) 可用，從 5 到 80。額定扭矩 9 Nm。版本 B3 或 B5。B5/S 左版本 – B5/D 右版本。



MCEBS系列

電機：4極正弦無刷電機，全封閉。帶釹鐵硼磁鐵的轉子。安全斷路器。繞組 F 級。IP65 保護，符合 CEI EN 60529 標準。使用 2 極旋轉變壓器進行反饋。帶高溫專用潤滑脂的小游隙軸承。

齒輪單元：第一級減速帶壓鑄鋁殼，第二級行星帶蝸桿和鋼殼，CARO青銅環，120÷160 HB硬度。帶有磨削螺紋的硬化鋼螺釘在滾珠和滾柱軸承上旋轉。用特殊的長壽命油潤滑。密封圈由特殊橡膠制成，適用于高溫。

9 種齒輪比 (i) 可用，從 37.5 到 400。額定扭矩 23.5 Nm。版本 B3 或 B5。B5/S 左版 – B5/D 右版本

CN : 數字驅動齒輪（逆變器/驅動器）：交流無刷伺服電機高達 2.3 Nm；高達 0.75 kW 的異步三相電機。



Miniaction 300 系列

設計用于控制功率高達 0.75kW 的三相異步電動機和無刷交流電動機 (BLAC)。功率部分的核心是配備保護系統的智能 IGBT 模塊 (IPM)，可確保設備可靠且高效，同時（除其他外）限制對外部組件的需求。

控制邏輯由 32 位微控制器和一組針對速度進行優化的指令組成，因此非常適合控制精密電機。

表現

閉環速度控制

位置控制

傳遞扭矩的限制

存儲多達 127 個運動配置文件

17 個數字輸入和 5 個數字輸出

2 個模擬輸入和 1 個模擬輸出

線路驅動器型增量編碼器的輸入

解析器的輸入

24 V 輸出用于控制抱閘

用于連接外部制動電阻的輸出

內置 EMC 濾波器（額定為 C3 類工業環境）

帶可拆卸顯示器的鍵盤（可選）



產品型號

Mini Motor 無刷電機 XCDBS-S3

Mini Motor 無刷電機 PCEDBS-S3

Mini Motor 無刷電機 PCDBS-S3

Mini Motor 無刷電機 MCEDBS-S3

Mini Motor 無刷電機 MCDBS-S3

Mini Motor 無刷電機 DBSE-S3

Mini Motor 無刷電機 DBS-S3

Mini Motor 無刷電機 DBS-S1

Mini Motor 無刷電機 MCDBS

Mini Motor 無刷電機 BS

Mini Motor 無刷電機 BSE

Mini Motor 無刷電機 MCBS

Mini Motor 無刷電機 MCEBS

Mini Motor無刷電機 DBSE-S3系列
