ELBE萬向傳動軸0.158.140.0001適應于冶金、石油行業
ELBE萬向傳動軸0.158.140.0001
其他編號：0.158.140.0001

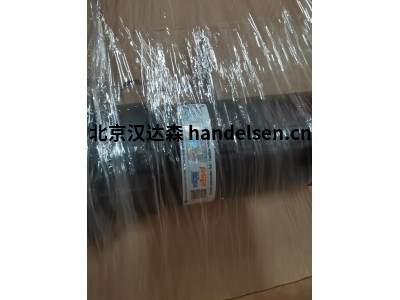

萬向傳動軸

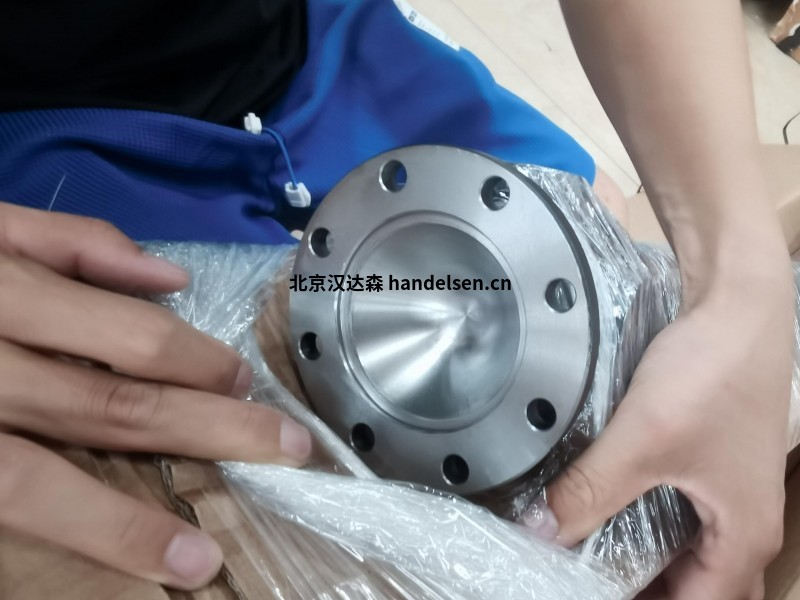

法蘭 150 8/12
S = 610 毫米 X = 110 毫米
軸底漆黑色
商品原產國：德國
1,ELBE系列：0.100
Md Lim：250 至 35.000 Nm
偏轉角：最大。35°
執行：
DIN、交叉鋸齒、SAE 法蘭、輪轂或特殊連接
帶長度擴展
不加長
萬向節
接頭中間軸
滾子或滾針軸承
2,ELBE系列：0.200
Md Max：100 至 1.300 Nm
偏轉角：最大。45°
執行：
無鍵槽加長
兩側帶鍵槽加長
滾針軸承
3,ELBE系列：0.300
Md Max：4.000 至 15.000 Nm
偏轉角：最大。42°
執行：
DIN、交叉鋸齒、SAE 法蘭和特殊連接
雙/單關節加長
雙接頭加長
滾子軸承
4,ELBE系列：0.400
Md Lim：1.650 至 6.100 Nm
偏轉角：最大。55°
執行：
集線器連接
太陽小齒輪叉軸
滾子/或滾針軸承
5,ELBE系列：0.500
Md Max：2.860 至 16.900 Nm
偏轉角：最大。50°
執行：
太陽小齒輪叉軸
滾子/或滾針軸承
6,ELBE系列：0.600
Md Max：6 至 250 Nm
偏轉角：最大。45°
轉速：高達 5.000 min-1
執行：
標準孔，帶鍵槽孔 DIN 6885，內四角，內六角
快換聯軸器
帶長度擴展
不加長
精密萬向節
滾針軸承
材料：
鋼
7,ELBE系列：0.800
Md Max：20 至 1.250 Nm
偏轉角：最大。35°
轉速：最高500 min-1
執行：
標準孔，帶鍵槽孔 DIN 6885，內四角，內六角
快換聯軸器
帶長度擴展
不加長
球窩接頭
滑動軸承
材料：
鋼
不銹鋼
8,ELBE系列：0.900
Md Max：2.500 至 13.200 Nm
偏轉角：最大。30°
執行：
翼型，更大的擴展
翼型，管狀
翼型，短型
翼型，關節
滾子軸承
9,ELBE易北傳感技術 EST實時測量數據——直接來自驅動軸，無需調整設計。
應用和好處：
過程監控和優化
預測性維護
通過扭矩控制進行過程控制
負載集合的確定
主要特征：
一個傳感器中的多種測量數據
強大的傳感器技術保護在驅動軸的內部
讀取和記錄高達 500 Hz 的傳感器數據
針對無線使用進行了優化
帶有集成的速度和加速度傳感器
不同的無線能源選項（電池、感應）
與 Gateway coreGATE 兼容，可輕松連接控制或測量計算機
車載集成智能：通過檢測和保存事件，大量應用程序是可行的
測量傳感器技術：
扭矩：標準測量范圍 25 Nm – 6.000 Nm*
軸力：標準測量范圍 50 N – 125.000 N*
側向力 | 彎曲：側向力高達 100 kN*
加速度：3 軸加速度計，最大 30 g
轉速：傳感器高達 2.500 rpm
溫度：集成溫度監控
監控：信號序列的存儲
解讀：傳感器數據的實時分析
* 測量范圍不是根據要求指定的
