　　Atorn 350 *預調儀圖像控制器
類型：帶IC2的ATORN 350
測量范圍X軸：320 mm
測量范圍Z軸：350 mm
重復精度(+/-)：0.002 mm
同心度公差：0.002 mm
應用
ATORN ImageController2預設設備，專業進入高品質設備，具有的性?xún)r(jià)比。您可以非?？焖?，簡便，準確地測量和調整您的工具。堅固的預調設備與車間兼容，可以直接安裝在CNC機床旁邊，加工和測試中心或測量室中。 ATORN ImageController2為您的應用案例提供了重要的功能，例如：作為標準工具的長度，直徑，半徑，角度，輪廓，同心度和軸向跳動的測量。動態光罩自動捕獲并測量相機圖像上的工具切割。報告公差的超出值，并在每個測量程序之前指示當前零點，以避免機器崩潰，*破損和零件剔除。結果準確，可重復且可靠。除了測量功能外，還可以管理完整的工具和設置表以及機器兼容的數據傳輸。
執行
高精度主軸SK 50，集成校準邊緣和主軸分度
穩定的工業設計中的柜臺
4 x 90°分度，360°主軸制動
存儲99個適配器工具和3000個工具

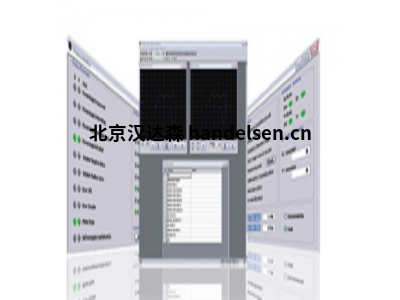

在水平觸摸屏上實現方便直觀的操作
自動*識別和零點監控
通過觸摸屏，羅盤針操作Münus - 輕松定位攝像機以測量工具上的設定點
IDENT 23961218-221與13.3英寸和標識。 232961240-243,24英寸
用于自動測量的動態十字準線
4個USB 2.0接口，通過USB輸出數據。 測量結果可以顯示在標簽，列表或
也可以轉移到CNC機床上
單色相機旋轉齒輪測量(可選)
