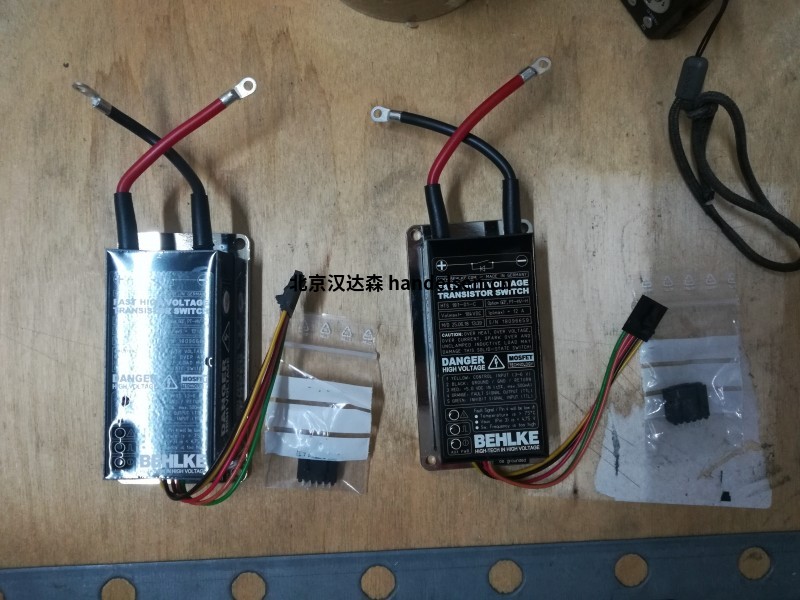

德國高壓開關BEHLKE-HTS 241-15-SiC

 德國高壓開關BEHLKE-HTS 241-15-SiC

產品代碼：型號包含有關電壓，電流和開啟行為的編碼信息。第一個數字代表以

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

kV為單位的電壓，短劃線前的最后一個數字表示開啟行為（0 =固定導通時間，1 =可變導通時間）。短劃線后面的數字表示以安培x10為單位的電流。特殊功能在第二個破折號后由字母編碼。示例HTS 61-15-SiC：HTS = HV晶體管開關，6 = 6 kV，1 =可變導通時間，120 = 1200安培，SiC =碳化硅（或B =低導通電阻溝槽FET）

應用說明：快速固態開關對于未夾緊的感性負載或過大的布線
電感的反向電流相對敏感。反向電流可能以不確定的方式導通慢速本征（寄生）FET二極管，并可能導致開關故障，特別是在關斷階段結合高關斷電流。因此，當感性負載或高感應線路連接到開關時，建議將FET開關始終與快速續流二極管網絡(luò )（快速串聯阻斷二極管+并聯快速續流二極管）相結合。該保護二極管網絡(luò )可以通過BEHLKE FDA系列的單個二極管安裝在外部。它也可以作為選件I-FWDN集成到開關模塊中。

BEHLKE固態開關具有極高的上升和下降時間。如果您的應用不需要完整的開關速度，我們建議您使用速度限制選項S-TT（上升和下降時間減慢約50％）與輸入低通濾波器選項LP結合使用。速度限制選項有助于最大限度地降低快速高壓脈沖電路典型的高頻困難（例如自振蕩，自重新觸發，振??鈴等），并簡化EMC設計。

特性：

高壓開關，可變導通時間，低導通電阻，SiC和溝槽FET



采用SILICON CARBIDE FET（SiC）或Trench FET技術，具有導通電阻

多功能高壓開關，具有繼電器特性

通過TTL信號實時控制

低動態開關損耗和極低的導通損耗

適用于工業電源應用

有關過載和電壓反轉的穩健性

dv / dt抗HV瞬變免疫力

產品型號：

Behlke  HTS 401-180-SiC

Behlke  HTS 401-240-SiC

Behlke  HTS 401-300-SiC

Behlke  HTS 401-600-SiC

Behlke  HTS 501-15-SiC

Behlke  HTS 501-30-SiC

Behlke  HTS 501-60-SiC

Behlke  HTS 501-120-SiC

Behlke  HTS 501-240-SiC

Behlke  HTS 501-480-SiC

Behlke  HTS 701-15-SiC

Behlke  HTS 701-30-SiC

Behlke  HTS 701-60-SiC

Behlke  HTS 701-120-SiC

Behlke  HTS 701-180-SiC

Behlke  HTS 701-240-SiC

Behlke  HTS 901-15-SiC

Behlke  HTS 901-30-SiC

Behlke  HTS 901-60-SiC

Behlke  HTS 901-120-SiC

Behlke  HTS 901-180-SiC

Behlke  HTS 1001-15-SiC

Behlke  HTS 1001-30-SiC

Behlke  HTS 1001-60-SiC

Behlke  HTS 1001-120-SiC

Behlke  HTS 1001-180-SiC

Behlke  HTS 1201-15-SiC

Behlke  HTS 1201-30-SiC

Behlke  HTS 1201-60-SiC

Behlke  HTS 1201-120-SiC

Behlke  HTS 1401-15-SiC

Behlke  HTS 1401-30-SiC

Behlke  HTS 1401-60-SiC

Behlke  HTS 1401-120-SiC

Behlke  HTS 1601-15-SiC

Behlke  HTS 1601-30-SiC

Behlke  HTS 1601-60-SiC

Behlke  HTS 1601-120-SiC
