Baumer盲孔型絕對值編碼器的連接方式

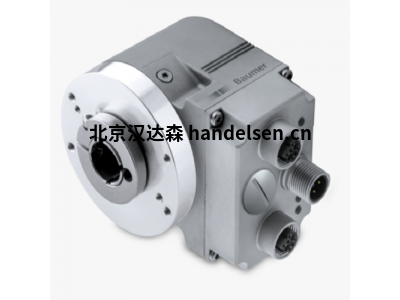

Baumer盲孔型絕對值編碼器
| 邊慶杰 QQ：2850590584 手機： 18510057390 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk9@handelsen.cn |
 |
 |
品牌介紹
堡盟集團總部位于瑞士Frauenfeld（弗勞恩費爾德），是的工廠自動化和過程自動化生產廠家之一。目前堡盟集團在19個國家建立了39家分公司，業務遍及全球70多個國家，涉及領域包括傳感器、編碼器、視覺技術和過程儀表的研發與生產，并在各領域均處于地位。
絕對值多圈編碼器
光感應原理
最高分辨率：單圈18位，多圈16位
盲孔型
LED狀態顯示
EtherCAT
超強的抗磁場干擾能力
技術數據 – 電氣參數
電源電壓
10…30 VDC
反極性保護
是
電流消耗（無負載）
≤100 mA (24 VDC)
接口
EtherCAT
功能
多圈
每圈步數
≤262144 / 18位 (可調節)
圈數
≤65536 / 16位 (可調節)
總分辨率
≤ 31 位
絕對精度
±0,01 ° (18位單圈 / 13位多圈)
±0,025 ° (13位單圈 / 16位多圈)
感應原理
光電
抗干擾性
EN 61000-6-2
輻射干擾
EN 61000-6-4
狀態指示燈
4個LED，集成在外殼中
認證
UL認證 / E63076
技術數據 – 機械參數
尺寸（法蘭）
ø58 mm
軸類型
ø10…15 mm (盲孔型)
防護等級（EN 60529）
IP 54
IP 65
IP 67
運行速度
≤6000 rpm (機械)
≤6000 rpm (電氣)
啟動加速度
≤1000 U/s²
啟動轉矩
≤0,04 Nm (+25 °C，IP 54)
轉子慣量
20 gcm²
材質
外殼：壓鑄鋅
法蘭：鋁
工作溫度
-40…+85 °C (參見“概述”)
相對濕度
95% (不結露)
耐抗性
EN 60068-2-6
抗振動±0.75 mm - 10-58 Hz 10 g - 58-2000 Hz
EN 60068-2-27
抗沖擊100 g，2 ms
近似重量
500 g
連接
3 x M12 法蘭接頭
沈陽漢達森YYDS邊慶杰
Baumer盲孔型絕對值編碼器
