CTS 皮帶導軌

使用皮帶移動直線導軌是它們的靜音以及實現高達 2-3 m/s 的高速的可能性。

CTS 的導帶器根據要移動的負載使用不同寬度的 AT10 皮帶。
內部的鋼三葉在工作時防止伸長和彈性現象。
皮帶導軌的最大長度為 6-7 m。
在皮帶導軌上達到這個長度后，會(huì )出現皮帶在鋁型材上“滑動”并且難以張緊皮帶的問題。

電動 2 軸導軌 XY

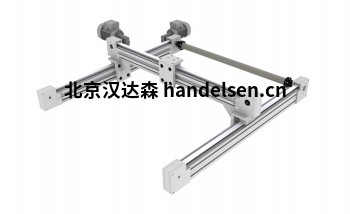

此處顯示的運動系統顯示了 2 軸 (XY) 水平運動的一些可能解決方案。

如果您正在尋找良好的剛性和高性能，最好的解決方案是在底部安裝兩個平行導軌，在上面安裝一個橫梁。

如果無法做到這一點，您可以使用底部具有單軸的運動系統，但這會(huì )導致剛性降低和性能降低。

電動 2 軸導軌 XZ

此處顯示的運動系統描述了 2 軸運動 (XZ) 的一些可能解決方案，通常涉及水平軸上的皮帶和垂直軸上的機架。

根據負載的大小、垂直行程和所需的定位精度，我們提供雙軸單導軌、水平軸雙導軌和垂直軸單導軌或雙軸雙導軌的解決方案。

CTS 新聞：直線單元 AL

新系列機動導軌 AL 專為具有完全保護和緊湊的皮帶軸的需要而設計。

直線導軌安裝在軸內，并通過設計特殊的擠壓鋁型材來容納整個滑塊來獲得保護。

型材上側的閉合是由于用磁條固定的不銹鋼條。

AL6060

帶導軌尺寸 15、齒形帶 AT5/25 和 60x60 型材的導軌

AL8080

帶導軌尺寸 20、齒形帶 AT5/32 和 80x80 型材的導軌
