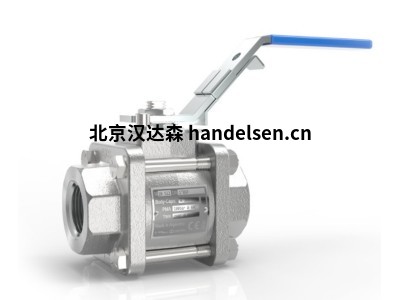

GESTRA GBV球閥 M10S三片式閥體球閥 DN15至DN65
GESTRA M10S三片式閥體球閥經過設計用作隔離閥，而不是控制閥，并且可以
在未從管道上拆卸的情況下進行維修
適用于從真空到
更高的溫度和壓力
可用類型
M10S2_鍍鋅碳鋼閥體，PDR 0.8個座位。
M10S4_ _全不銹鋼，PDR 0.8個座位。
尺寸和管道連接
縮徑孔
¼英寸、3/8英寸、½英寸、¾英寸、1英寸、1¼英寸，1½英寸、2英寸和2½英寸
螺紋和焊接
BSP、BSPT、API/NPT、對焊、承插焊
法蘭連接
DN15至DN65
ASME 150級、ASME 300級和EN 1092 PN40
技術數據
A-B螺紋，BW和
SW¼“-1½”，RB和2“RB。
A-C螺紋，BW和SW僅限2“和2½”RB。
A-D法蘭連接ASME（ANSI）300。
A-E法蘭連接EN 1092 PN40。
A-E法蘭連接ASME（ANSI）150。
注1：在2“和2½”RB上安裝了PTFE墊圈在主體和帽之間。
注2：法蘭標準可能會(huì )限制最大值操作壓力。請與GESTRA核實。
注3：在氣體應用中，最大操作壓力限制在40巴g
閥體設計條件PN100
PMA 60°C時最大允許壓力100 bar g
TMA最高允許溫度260°C@0 bar g
最低允許溫度-29°C
PMO飽和蒸汽工況的最大工作壓力17.5 bar g
TMO最高工作溫度260°C@0 bar g
最低工作溫度
注：對于較低的工作溫度，請咨詢GESTRA-29°C
?PMX最大壓差僅限于PMO
設計用于150 bar g的最大冷態液壓試驗壓力
