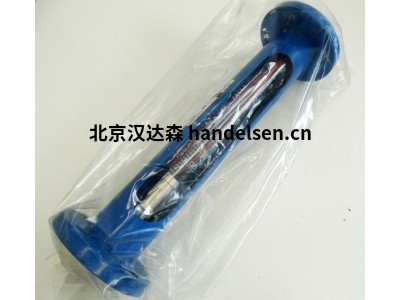

德國Kirchner und Tochter RA 77-MSK12流量計

陳華麗 QQ：2351635597   手機：18519260275 電話：010-64714988-172 傳真：010-84786709-667 郵件：sales65@handelsen.cn

Kirchner und Tochter測量單元 RA 77 和 FA 77 基于可變面積浮動原理。

Kirchner und Tochter流量計由一個 PVC 電樞和一個由硼硅酸鹽玻璃制成的測量錐體組成。憑借這些設計特點，RA 77 / FA 77 設備結合了經典 VA 流量計和純塑料測量設備的優點：經濟高效，幾乎可以抵抗所有腐蝕性介質，以及高精度的量杯，可以對其進行校準以滿足任何要求。特別是對于水和侵蝕性介質，這種設計已經證明了自己。因此，RA 77 / FA 77 經常用于化學工業和水處理廠。

通過安裝可在整個測量范圍內調節的電氣限值開關，該設備可用作檢測器。

Kirchner und Tochter RA 77 / Kirchner und Tochter FA 77

校準硼硅酸鹽測量錐

特定于要測量的媒體的比例尺

電樞由塑料制成

有機玻璃半殼作為防碎保護

由于簡單的操作模式而可靠

耐侵蝕性介質

性?xún)r(jià)比高

可選限值開關

Kirchner und Tochter 類型系列

Kirchner und Tochter RA 77，帶螺紋連接/膠合套管

Kirchner und Tochter FA 77，帶法蘭連接

Kirchner und Tochter RA/FA 77-MSK1，帶限值開關（常閉）

Kirchner und Tochter RA/FA 77-MSK12，帶限值開關（常開）

Kirchner und Tochter RA/FA 77-MSKW，帶限值開關（轉換）

技術數據

標稱壓力額定值

和耐溫性

電樞的

PN 10，溫度為0至+20°C

聚氯乙烯：40°C時6巴

PP：80°C時1.5巴

聚偏氟乙烯：80°C時5.5巴

工作壓力見第3頁測量范圍表

測量范圍1:10

精度等級

誤差限（G）1,6%

線性限（qG）50%

VDE/VDI 3513第2頁（2008年8月）

連接RA77

活接頭螺母和膠合套管符合DIN 8063，可選螺紋符合DIN EN ISO 228 T1

連接FA77法蘭PN 10，符合DIN EN 1092-1，其他根據要求

材料

保護管PVC CAW管，帶檢查窗，深灰色

配件和插件RA 77

標準：聚氯乙烯

可選：PP、PVDF

法蘭FA 77標準：PVC

可選：PP、UP-GF

測量玻璃硼硅酸鹽玻璃

分隔屏有機玻璃

墊圈標準：EPDM

可選：FKM

液體浮子1）標準：PVC紅色

可選：1.4571、PP、PVDF

氣體浮子1）標準：PVC紅色

可選：陽極氧化鋁、PP、PVDF帶限值開關PVC紅色帶磁芯
