AVX 位置傳感器 在乘用車和商用車中的批量應用



自1990年以來，京瓷AVX（Werne）一直在開發和生產位置傳感器。我們公司在非接觸式技術領域擁有大量專利和多年的經驗。這使我們能夠根據各自的應用定制產品特性?？梢耘c模擬，PWM，PSI5，發送，CAN，LIN和其他協議接口。



特色：



專有技術

在乘用車和商用車中的批量應用

用于特種車輛和農業應用的短運行時間

位置傳感器的個性化設計基于為應用選擇最佳技術，并結合合適的機械接口?；谖覀儗?zhuān)門開發的先進二次成型技術，我們利用熱塑性塑料和熱固性塑料的優異性能，為客戶提供先進的集成傳感器組件外殼解決方案。



位置傳感器在旋轉傳感器和線性傳感器之間以及這些類別中在所需的機械接口和封裝方面存在根本差異。

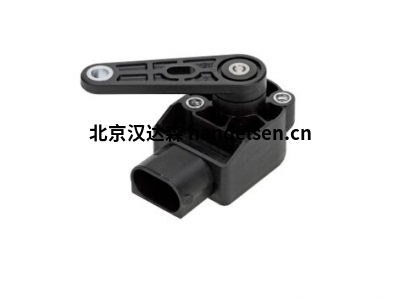

帶杠桿的位置傳感器

杠桿式角度傳感器要么是電感式的 - 使用基于 PCB 的設計，提供廣泛的靈活性 - 要么直接采用基于霍爾的技術封裝，以實現特別纖薄的設計。帶杠桿的角度傳感器通常與桿一起使用，幾十年來，桿也是我們設計和交付范圍的一部分。





應用示例



作為高度傳感器（HSS）與連桿裝置相結合，角度傳感器與車輛底盤水平的采集用于調節前照燈范圍或活動底盤。與連桿連接的其他應用（例如離合器和制動踏板）也可以使用HSS。



位置傳感器作為旋轉執行器的傳感器蓋



傳感器蓋用于旋轉執行器調整襟翼和閥門的任何地方，以及需要在整個溫度范圍內調整位置的精確信息。憑借先進的二次成型技術，可以創(chuàng )建內置適當測量技術的堅固蓋板，除了傳感器電子設備外，還可以通過集成連接器接觸其他組件并密封應用。



應用示例



廢氣再循環

熱管理



帶短軸安裝的位置傳感器



帶軸短節安裝的傳感器技術允許從軸末端的位置直接獲取軸旋轉。這些傳感器采用耐溫技術，即使在要求苛刻的應用中也能提供準確的位置信號。采用霍爾式設計，通過在應用側安裝磁體，也可以實現完全非接觸式版本，無需機械裝置。



應用示例



節流閥傳感器

渦流風門傳感器



帶軸端的位置傳感器

這款多面手霍爾傳感器采用堅固的設計，適用于各種應用。使用現有的軸短截線，可以在應用側提供連桿，或直接在旋轉軸的軸位置末端拾取旋轉信息。



應用示例



杠桿位置

踏板



短行程線性傳感器

非接觸式線性位移傳感器



車位鎖傳感器



在帶電動執行器的自動變速器中，車位鎖傳感器識別駐車鎖芯在終端位置和中間區域的位置，并將信息傳輸到控制單元。



空檔齒輪檢測傳感器



具有啟動/停止功能的變速箱只有在換檔叉處于空檔位置時才能激活此功能?？諜n齒輪檢測傳感器安裝在齒輪箱上，確保根據應用中安裝的磁鐵可靠地識別霍爾傳感器的位置。



開關叉位置傳感器



換檔叉位置傳感器檢測雙離合變速箱中換檔叉上永磁體的線性位置。



我們產品的典型應用：

離合器檢測，減震器位置，氣缸位置，高度傳感器。結合連桿，帶有車輛底盤液位檢測的角度傳感器用于前照燈調平或控制活動底盤。連接到連桿的其他應用（例如離合器和制動踏板）也可以使用HSS。EGR、熱管理、節氣門傳感器、旋流閥傳感器、杠桿位置、踏板、車位鎖定傳感器、空檔檢測傳感器、帶啟動/停止功能的變速箱、換檔叉位置傳感器檢測雙離合變速器中換檔叉上永磁體的線性位置、離合器位置、制動缸位置、轉向執行器（前+后）， 升降機：高度可調底盤中的氣缸， 阻尼 器





我們的傳感器支持未來交通的焦點：

減排、電動汽車、能源效率
