HYDROKOMP 聯軸器技術
HYDROKOMP 手動耦合系統
HYDROKOMP 手動聯軸器系統用于與液壓裝置一起工作的機床，但沒有配備液壓接口，用于向夾具范圍供應加壓油作為標準配置。耦合和分離由操作人員進行。與快速接頭相比，壓力管路和油箱管路與手動聯軸器之間沒有混淆的風險。此外，耦合過程更快。通過使用液壓可解鎖的止回閥，可以在執行夾緊過程并保持系統壓力后方便地脫離。為了放松，T型連接被加壓。在單作用版本中，球閥執行此功能。
已安裝必要的保險絲元件。這些是一個液壓蓄能器、止回閥和泄壓閥，可保護液壓蓄能器壓力增加超過 10%。離合器陽接頭單元可配備兩種不同的液壓蓄能器。HYDROKOMP 推薦使用標稱容積為 13 cm³ 的液壓蓄能器，設備中的油量約為 100 cm³。如果所需的油量較大，則應使用標稱容積為 40 cm³ 的液壓蓄能器。作為標準配置，聯軸器系統配備 G1/4 螺紋連接和 O 形圈法蘭連接。底部和后部的法蘭表面有O形圈埋頭孔，這也允許通過鉆孔通道進行無傳導加壓油供應。
特殊性：
多種安裝選項
集成保險絲元件
不混淆供應線
快速簡便的耦合
在聯軸器過程中保持系統壓力
提供標準系統和特殊型號
安全：
帶電感式接近開關的安全插座可作為雙作用版本的選件提供。這在解耦時可容納停車站中的離合器機械條。集成的接近開關允許保險絲座直接連接到機器控制系統。這意味著只有在解耦時才允許托盤運輸。在 T 型接頭接頭接頭中的預緊閥的幫助下，非耦合狀態下的壓力積聚被限制在約 5 bar，例如在系統發生泄漏的情況下。為了耦合或分離離合器陽接頭單元和離合器機械條，必須通過液壓閥對兩條液壓管路進行減壓。

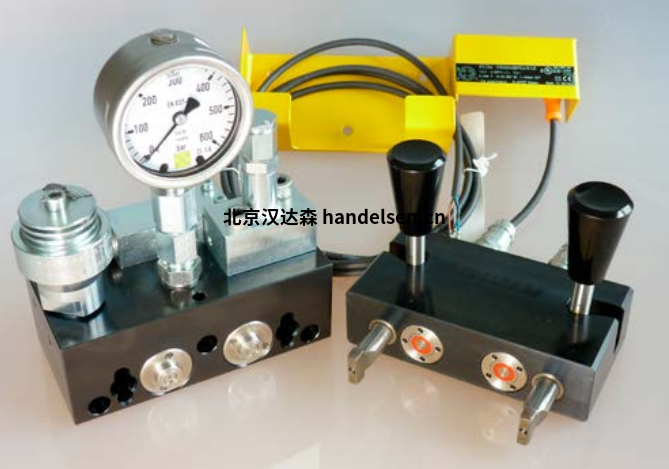

組件：
離合器接頭單元 （MKN）
1. 帶泄壓裝置的離合器陽接頭
2. 液壓蓄能器 13 cm³ 或 40 cm³（可選）
3.可解鎖止回閥 Qmax。= 20 升/分鐘
4. 壓力表高達 600 bar
5. 泄壓閥，開啟壓力 425 bar
6. 聯軸器接頭，非加壓聯軸器
HYDROKOMP 離合器機械條（MKM）
聯軸器機構條用于鎖定兩個組件以進行壓力傳輸。兩個拉桿插入卡口鎖中。然后將杠桿橫向旋轉 90°。兩個集成的拔模角縮短了拉桿并執行了聯軸器過程。鎖定行程為 5 mm。
1. 離合器機械
2. 用于鎖定組件的手柄
HYDROKOMP 安全支架 （MKS）
帶有電感式接近開關和插頭的安全插座，用于在解耦時容納停車站中的聯軸器機械條。
安全插座可以通過集成的接近開關直接連接到機器控制系統。這意味著只有在解耦時才允許托盤運輸。
1. 埋頭孔 DIN 74 F4
2. 電感式接近開關
3. 帶電纜的插頭
HYDROKOMP 帶球閥的聯軸器單元 （MK）
該聯軸器單元可以在工廠通過底部的法蘭連接、后部的法蘭連接或后面的螺紋連接進行連接。
1. 液壓蓄能器 13 cm³ 或 40 cm³（可選）
2. 壓力表高達 600 bar
3.泄壓閥，開啟壓力425巴
4. 帶防塵帽的平面插頭
5. 球閥
6. 連接 Ø5 mm，O 形圈或插頭螺釘
7. 氣缸蓋螺釘DIN 916
HYDROKOMP MKN-460-5-011
HYDROKOMP MKN-460-5-009
HYDROKOMP MKN-460-5-013
HYDROKOMP MKN-460-5-015
HYDROKOMP MKN-460-5-012
HYDROKOMP MKN-460-5-014
HYDROKOMP ERSV-500-5-003
HYDROKOMP KN-460-5-EG004
HYDROKOMP KN-460-5-EG006
HYDROKOMP KN-460-5-EG008
HYDROKOMP MKM-460-5-100
HYDROKOMP D-460-5-001
HYDROKOMP MKS-5-001
