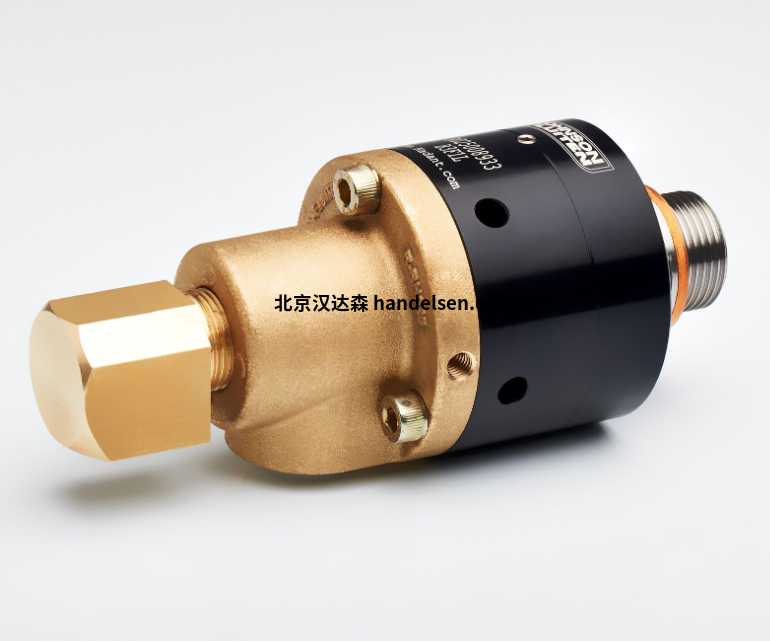

Johnson-Fluiten旋轉接頭R009 C3M1R型用于水油冷卻劑

Johnson-Fluiten成立于2003年，是Kadant Johnson和Fluiten Spa的合資企業。

Fluiten Spa是一家歷史悠久的意大利公司，代表著精密機械領域的卓越表現。Fluiten Spa根據客戶的特定要求設計和制造標準機械密封。旗艦是研發部門，配備了歐洲最先進的動態測試室，這是為數不多的適合在最壞操作條件下進行復雜實驗計算和操作模擬的測試室之一。



什么是旋轉接頭？

旋轉接頭是一種密封裝置，將旋轉部件連接到固定管道上，用于輸送蒸汽、水、透熱油、冷卻液、液壓油、空氣和其他流體。它們可以設計為多個步驟，并同時處理多種流體類型。在這些情況下，使用諸如O形圈之類的軟墊圈來防止流體泄漏到另一個通道中。多道次旋轉接頭用于許多行業和應用，包括石油和天然氣、食品和飲料、航空航天、機器人和醫療設備。在某些應用中，它們配備了渦旋歧管，用于傳輸電信號和液壓能。





它們是如何制作的？

旋轉接頭使用彈簧密封件來防止液體或氣體流體分散到環境中。許多應用中的流體或氣體用于在被加工的產品中產生熱交換。例如，用蒸汽干燥紙張，用水冷卻制造金屬坯料的輥子，用熱水加熱塑料顆粒，用冷水冷卻塑料薄膜。在所有這些情況下，旋轉接頭都有一個機械密封，它是旋轉接頭的核心，是平衡的或不平衡的。采用不平衡機械密封，旋轉接頭采用彈簧來維持初始內座，旋轉接頭在運行后進行壓力密封。低壓或真空應用依靠彈簧的力量來產生密封。旋轉接頭可以使用內部石墨導軌自支撐，也可以通過安裝桿或支架從外部支撐。





平衡密封

平衡密封旋轉接頭通常與液體（例如水、冷卻液等）一起使用，但也可用于蒸汽和其他氣體。平衡密封技術基于優化彈簧壓力，在旋轉接頭內部形成密封。流體的工作壓力對密封載荷幾乎沒有影響（如果有的話）。平衡密封件通常保持平坦，旋轉接頭由滾珠軸承支撐。



墊片是旋轉接頭和旋轉接頭的主要磨損部件。在運行過程中，密封件可能會(huì )因流體壓力以及密封面之間接觸產生的摩擦而承受內部載荷力。與機器速度、溫度和所用流體相關的因素也會(huì )影響密封圈的使用壽命。根據密封件的質量，旋轉接頭被認為是有效的。劣質墊圈自然會(huì )更快地磨損，從而導致維護、停機時間和維修成本增加。當密封破裂時，流體逸出，整個加熱或冷卻過程的效率受到影響。所有這些使得更換墊圈的實際成本只是故障總成本的一小部分。



流體對旋轉接頭的影響

流體會(huì )影響所需的機械密封類型。一些流體，如空氣，不是很好的潤滑劑。在這種情況下，通常使用兩種密封材料，它們的組合將在滑動面之間產生潤滑。在其他情況下，例如水或油，流體將形成非常薄的潤滑膜，從而減少密封面的磨損。墊片通常不是由相同的密封材料制成的：通常有較硬的材料以及相對較軟的材料，這將有助于密封面在其使用壽命期間適應彼此的磨損并保持緊密關閉。也可以使用碳化硅和碳化鎢等兩種硬密封材料。兩種較硬的材料對于含有污垢顆粒的水非常有用，例如未經過濾的水。為了延長旋轉接頭的使用壽命，過濾后的流體可提供最佳效果。



生產用于水、透熱油和冷卻劑應用的旋轉接頭





R/RH 系列旋轉接頭

適用于多種應用的旋轉接頭

尺寸從 3/8“ 到 8”

單程和雙程

與多種流體兼容

接頭仍安裝在機器中的維護

溫度高達 180°C （350°F）

壓力（最大） 50 巴格 （725 磅/平方英寸）

轉速（最大）3000



JOHNSON-FLUITEN R009 C3M1R 旋轉接頭

JOHNSON-FLUITEN R009 B3M1R 旋轉接頭

JOHNSON-FLUITEN R009 B3M1L 旋轉接頭

JOHNSON-FLUITEN R009 C3M1L 旋轉接頭

JOHNSON-FLUITEN R009 B3F1R 旋轉接頭

JOHNSON-FLUITEN R009 B3F1L 旋轉接頭

JOHNSON-FLUITEN R009 B3L1R 旋轉接頭

JOHNSON-FLUITEN R009 B3L1L 旋轉接頭

JOHNSON-FLUITEN R009 C3F1R 旋轉接頭

JOHNSON-FLUITEN R009 C3F1L 旋轉接頭

JOHNSON-FLUITEN R009 C3L1R 旋轉接頭

JOHNSON-FLUITEN R009 C3L1L 旋轉接頭

JOHNSON-FLUITEN R012 B3M1R 旋轉接頭

JOHNSON-FLUITEN R012 B3F1L 旋轉接頭

JOHNSON-FLUITEN R012 B3F1R 旋轉接頭

JOHNSON-FLUITEN R012 B3M1L 旋轉接頭

JOHNSON-FLUITEN R012 C3F1R 旋轉接頭

JOHNSON-FLUITEN R012 C3M1R 旋轉接頭

JOHNSON-FLUITEN R012 B3L1R 旋轉接頭

JOHNSON-FLUITEN R012 B3L1L 接頭

JOHNSON-FLUITEN R012 C3M1L 旋轉接頭

JOHNSON-FLUITEN R012 C3F1L 旋轉接頭

JOHNSON-FLUITEN R012 C3L1R 旋轉接頭

JOHNSON-FLUITEN R012 C3L1L 旋轉接頭

JOHNSON-FLUITEN R019 C3M1R 旋轉接頭

JOHNSON-FLUITEN R019 B3M1R 旋轉接頭

JOHNSON-FLUITEN R019 B3M1L 旋轉接頭

JOHNSON-FLUITEN R019 C3M1L 旋轉接頭

JOHNSON-FLUITEN R019 C3L1L 旋轉接頭

JOHNSON-FLUITEN R019 B3F1R 旋轉接頭

JOHNSON-FLUITEN R019 C3F1R 旋轉接頭

JOHNSON-FLUITEN R019 B3F1L 旋轉接頭

JOHNSON-FLUITEN R019 B3L1R 旋轉接頭

JOHNSON-FLUITEN R019 B3L1L 旋轉接頭

JOHNSON-FLUITEN R019 C3F1L 旋轉接頭

JOHNSON-FLUITEN R019 C3L1R 接頭

JOHNSON-FLUITEN R019 C3M1J 接頭

JOHNSON-FLUITEN R019 B3F1J 旋轉接頭

JOHNSON-FLUITEN R019 B3M1J 旋轉接頭

JOHNSON-FLUITEN R025 C3M1R 接頭

JOHNSON-FLUITEN R025 C3M1L 接頭

JOHNSON-FLUITEN R025 B3L1R 旋轉接頭

JOHNSON-FLUITEN R025 B3F1L 旋轉接頭

JOHNSON-FLUITEN R025 B3F1R 旋轉接頭

JOHNSON-FLUITEN R025 B3M1R 旋轉接頭

JOHNSON-FLUITEN R025 B3M1L 旋轉接頭

JOHNSON-FLUITEN R025 B3M1J 旋轉接頭

JOHNSON-FLUITEN R025 B3F1J 旋轉接頭

JOHNSON-FLUITEN R025 B3L1L 旋轉接頭

JOHNSON-FLUITEN R025 B3L1J 旋轉接頭

JOHNSON-FLUITEN R025 C3F1R 接頭

JOHNSON-FLUITEN R025 C3F1L 接頭

JOHNSON-FLUITEN R025 C3L1R 接頭

JOHNSON-FLUITEN R031 B3M1R 旋轉接頭

JOHNSON-FLUITEN R031 B3M1L 旋轉接頭

JOHNSON-FLUITEN R031 B3M1J 旋轉接頭

JOHNSON-FLUITEN R031 B3F1L 旋轉接頭

JOHNSON-FLUITEN R031 B3F1R 旋轉接頭

JOHNSON-FLUITEN R031 B3F1J 旋轉接頭

JOHNSON-FLUITEN R031 B3L1R 旋轉接頭

JOHNSON-FLUITEN R031 B3L1L 旋轉接頭

JOHNSON-FLUITEN R031 B3L1J 旋轉接頭

JOHNSON-FLUITEN R031 C3M1R 接頭

JOHNSON-FLUITEN R031 C3M1L 接頭

JOHNSON-FLUITEN R031 C3F1R 接頭

JOHNSON-FLUITEN R031 C3F1L 接頭

JOHNSON-FLUITEN R031 C3F1J 接頭

JOHNSON-FLUITEN R031 C3L1R 接頭

JOHNSON-FLUITEN R031 C3L1L 接頭

JOHNSON-FLUITEN R038 B3M1R 旋轉接頭

JOHNSON-FLUITEN R038 B3M1L 旋轉接頭

JOHNSON-FLUITEN R038 C3M1R 接頭

JOHNSON-FLUITEN R038 B3F1R 旋轉接頭

JOHNSON-FLUITEN R038 C3F1L 接頭

JOHNSON-FLUITEN R038 C3M1L 接頭

JOHNSON-FLUITEN R038 B3M1J 旋轉接頭

JOHNSON-FLUITEN R038 B3F1L 旋轉接頭

JOHNSON-FLUITEN R038 B3F1J 旋轉接頭

JOHNSON-FLUITEN R038 B3L1R 旋轉接頭

JOHNSON-FLUITEN R038 B3L1L 旋轉接頭

JOHNSON-FLUITEN R038 B3L1J 旋轉接頭

JOHNSON-FLUITEN R038 C3F1R 接頭

JOHNSON-FLUITEN R038 C3L1R 接頭

JOHNSON-FLUITEN R038 C3L1L 接頭

JOHNSON-FLUITEN R038 C3L1J 接頭

JOHNSON-FLUITEN R050 B3L1R 旋轉接頭

JOHNSON-FLUITEN R050 B3M1L 旋轉接頭

JOHNSON-FLUITEN R050 C3M1L 接頭

JOHNSON-FLUITEN R050 C3L1R 接頭

JOHNSON-FLUITEN R050 C3L1L 接頭

JOHNSON-FLUITEN R050 C3M1R 接頭

JOHNSON-FLUITEN R050 B3M1R 旋轉接頭

JOHNSON-FLUITEN R050 B3M1J 旋轉接頭

JOHNSON-FLUITEN R050 B3F1L 旋轉接頭

JOHNSON-FLUITEN R050 B3F1J 旋轉接頭

JOHNSON-FLUITEN R050 B3L1L 旋轉接頭

JOHNSON-FLUITEN R050 B3L1J 旋轉接頭

JOHNSON-FLUITEN R050 C3F1R 接頭

JOHNSON-FLUITEN R050 C3F1L 接頭

JOHNSON-FLUITEN R050 C3F1J 接頭

JOHNSON-FLUITEN R050 C3L1J 接頭

JOHNSON-FLUITEN R050 B3F1R 旋轉接頭
