TEWS模塊TPMC866-10R

王春風 QQ：2853369886   手機：13552869098 電話：010-64717020-112 傳真：010-84786709-666 郵件：sales22@handelsen.cn

產品特點：

• 標準單寬度32位PMC模塊
• 8通道RS232和/或RS422接口
• 異步串行接口(最高460.8 Kbps)
• 提供硬件握手和完整的調制解調器支持
• 64字節FIFO
• 前面板I/O (HD50 SCSI-2型連接器)和P14 I/O

產品介紹：

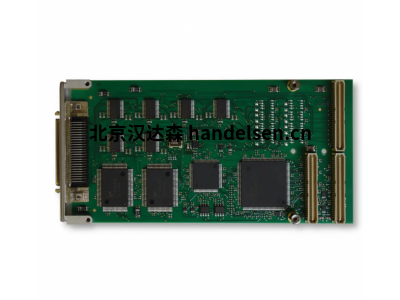

TPMC866是一個標準的單寬度32位PMC模塊，具有8個異步串行接口通道，帶有前I/O和后I/O

TPMC866-10R提供8通道RS232接口，支持每個通道的接收數據(RxD)、發送數據(TxD)、準備發送、清除發送(CTS)和GND。此外，串行通道1和串行通道2提供數據設置就緒(DSR)、數據終端就緒(DTR)、數據載波檢測(DCD)和振鈴檢測指示(RI)。

TPMC866-11R支持8通道RS422接口，并通過差分發射器和接收器提供RS422信號電平。為每個串行通道提供發送數據(TxD +/-)、接收數據(RxD +/-)和GND。TPMC866每通道提供接收器信號終端(RxD+和RxD-之間120歐姆)。

TPMC866-10R/-11R的每個通道都有一個64字節的發送FIFO和一個64字節的接收FIFO，以顯著降低向發送器和接收器提供數據以及從發送器和接收器獲取數據所需的開銷。FIFO觸發電平是可編程的。

對于所有模塊，波特率可單獨編程，最高可達每通道460.8千波特。所有通道一起使用PCI中斷INTA，但為了快速檢測中斷源，TPMC866-xxR提供了一個特殊的中斷狀態寄存器。接收器和發射器受到靜電放電(ESD)保護。

所有TPMC866模塊均可在擴展溫度范圍內使用，如TPMC866-xxR-ET版本。

針對不同操作系統的軟件支持(TPMC866-SW-xx)可用。

TPMC866-10R產品介紹

8通道串行RS232 8 RS232串行接口，帶硬件握手；

支持調制解調器的2個頻道；

波特率高達460.8 kbps通過HD50 / SCSI-2連接器的前置I/O；

后部輸入/輸出；

工作溫度0°C至+70°C

產品型號：

TPMC866-10R

TPMC866-10R-ET

TPMC866-11R

TPMC866-11R-ET
