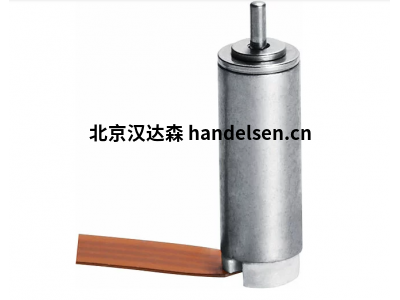

德國Faulhaber 無刷，無傳感器直流伺服電機，B-MICRO 系列



品牌介紹

Fritz Faulhaber GmbH & Co. KG（成立于1947年，當時被稱為“Dr. Fritz Faulhaber Feinmechanische Werkstätten”）首先開發了微型電動機的創(chuàng )新技術，該技術在驅動技術成型方面具有決定性意義。這項新開發的技術是鐘形電樞電機。它為FAULHABER提供的大量驅動解決方案奠定了基礎。該電機最重要的元素是由Fritz Faulhaber博士開發的自支撐，無芯斜繞設計，并于1965年注冊了專利。



福爾哈伯 B-MICRO 系列



無刷直流伺服電機 2 極技術，無傳感器

無刷、無傳感器直流伺服電機甚至可以用于空間極其有限的最具挑戰性的應用中。經過多年的開發和微系統技術經驗，FAULHABER成功地將所有組件和模塊的尺寸減小到最小，以便提供可靠的驅動功能，即使是最小的尺寸。無刷直流伺服電機是無傳感器的，并提供匹配的高度緊湊的齒輪箱，以增加輸出扭矩，以及速度控制器。無刷直流伺服電機提供了技術基礎，可以根據個別客戶的要求對項目進行修改。



主要特點

直徑：3 ...5 毫米

長度：8.4 ...14.6 毫米

標稱電壓：3 ...6 V

加速到：96000 分鐘?¹

扭矩高達：18 微牛米

連續輸出可達：0.44 瓦



優點：

極其緊湊的設計，直徑范圍從3mm到5mm

適用于空間非常有限的應用

中高速2極設計

提供匹配，高度緊湊的齒輪箱

提供匹配的速度控制器





系列 0308H003B

主要特點

標稱電壓：3 V

額定扭矩可達：0.013毫納米

空載速度可達：61000 分鐘?¹

失速扭矩可達：0.026毫納米

直徑：3 毫米

長度：8.4 毫米



優勢

極其緊湊的設計。直徑范圍從 3 MM 到 5 MM

適用于空間非常有限的應用

中高速 2 極設計

提供匹配、高度緊湊的齒輪箱

提供匹配的速度控制器



值：

22° 和標稱電壓下的數值 價值

標稱電壓 UN 3 V

端電阻，相相 R 34 Ω

效率，最大值 最大η 20 %

空載速度 n0 61000 分鐘?¹

空載電流 I0 0.027 安培

失速扭矩 米· 0.026毫納米

摩擦扭矩，靜態 C0 0.00177毫納米

動態摩擦扭矩 五 1.09 ·10?? 毫牛米/分鐘?¹

速度常數 千 n 29800 分鐘?¹/V

反電動勢常數 kE 0.033 毫伏/分鐘?¹

扭矩常數 千米 0.32毫納米/A

電流常數 kI 3.12 電流/毫納米

n-M 曲線斜率 Δn/δm 3200000 最小?¹/mNm

端子電感，相相 L 60微小時

機械時間常數 τ米 7 毫秒

轉子慣量 J 0.0002 克立方米

角加速度 最大α 1323 ·10³拉德/秒²

熱阻 R th1/R th2 60 / 300 千瓦

熱時間常數 τ W1/τ W2 0.5 / 45 秒

工作溫度范圍 -30 ...60 °C

繞組溫度，最大值 60 °C

外殼材料 鎳合金

質量 0.35 克

旋轉方向 電子可逆

加速至 n最大值 96000 分鐘?¹

極對數 1

霍爾傳感器 沒有

磁鐵材料 釹鐵硼





系列編號： 0515G006B



主要特點

標稱電壓：6 V

額定扭矩可達：0.084毫納米

空載速度可達：43000 分鐘?¹

失速扭矩可達：0.4毫納米

直徑：5 毫米

長度：14.6 毫米



價值：



22° 和標稱電壓下的數值 價值

標稱電壓 UN 6 V

端電阻，相相 R 16.1 Ω

效率，最大值 最大η 39 %

空載速度 n0 43000 分鐘?¹

空載電流 I0 0.056 安培

失速扭矩 米· 0.4毫納米

摩擦扭矩，靜態 C0 0.033毫納米

動態摩擦扭矩 五 6.5 ·10?? 毫牛米/分鐘?¹

速度常數 千 n 8282 分鐘?¹/V

反電動勢常數 kE 0.121 mV/分鐘?¹

扭矩常數 千米 1.15毫納米/A

電流常數 kI 0.867 A/mNm

n-M 曲線斜率 Δn/δm 115600 分鐘?¹/毫牛米

端子電感，相相 L 140微小時

機械時間常數 τ米 2.4 毫秒

轉子慣量 J 0.002 克立方米

角加速度 最大α 1983 ·10³拉德/秒²

熱阻 R th1/R th2 21 / 140 千瓦

熱時間常數 τ W1/τ W2 1.9 / 89 秒

工作溫度范圍 -30 ...80 °C

繞組溫度，最大值 80 °C

外殼材料 鋼，鍍鎳

質量 1.6 克

旋轉方向 電子可逆

加速至 n最大值 77000 分鐘?¹

極對數 1

霍爾傳感器 沒有

磁鐵材料 釹鐵硼
