Procom Valves流量調節閥PCIFMCM 020 21參數原理介紹

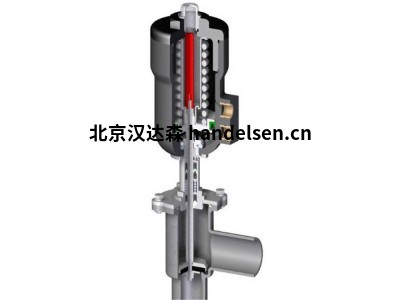

通過在氣動執行器的上部應用PCPE 通用電動氣動定位器并使用帶EQP的閥桿， PCIFMCM系列氣動 截止閥 （更多信息請參見相關表）可用于調節功能剖面快門. 供氣 (5-7 bar) 進入定位器，為執行器提供與來自外部調節環的電信號成比例的壓力。以這種方式構造的控制閥提供了氣動或電動氣動調節執行器的有效替代方案，安裝在具有設定流量的經典閥體中，具有 AISI 316L 標準自由流動閥體的優勢。





意大利procom 流量調節閥PCIFMCM+PCPE參數：

閥門尺寸從 DN10 到 DN65

執行器尺寸：D.050 / D.070 / D.100 / D.125 / D.160

進/出定位器的電信號：4-20 mA – 0-20 mA – 0 –10V

過程流體：蒸汽（Pmax 10 bar）、空氣、真空、中性氣體、水、腐蝕性液體（始終檢查與閥體材料和密封墊圈的兼容性）

過程流體溫度：

PTFE/Carbogr. 閥芯 （標準）：-10°C ÷ +180°C

一經請求：

純 PTFE 擋板：-10 °C ÷ +180 °C

PEEK 快門：-10 °C ÷ +220 °C

身體連接：

內螺紋 (BSPP, NPT)

焊接（SW口袋、夾具）

先導流體：過濾和除濕的空氣/惰性氣體

定位器供給壓力：5-7 bar

外部溫度/供液：-5 °C ÷ +50 °C



原理：在自力式流量調節閥的基礎上增設了顯示功能，使管網平衡調節更方便，更精確。為管網系統調節提供了重要的數字依據。該閥的這些功能使流量調節一次完成，把系統平衡調節變?yōu)楹?jiǎn)單的流量分配。有效的解決管網的水力平衡失調?？晒澞馨俜种逡陨?/div>
