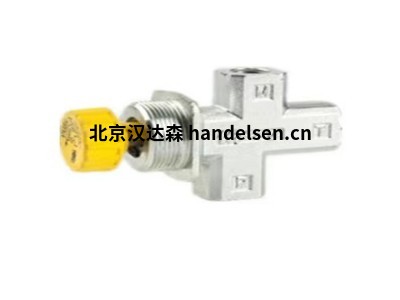

TOGNELLA止回閥 調節閥 FT257/6-38原理應用



TOGNELLA 的產品系列包括含氣壓補償或不含氣壓補償的各種液壓和液壓氣動手動控制閥，這些閥的制材為高壓鋼（高達400bar）或耐壓OT   58（高達210bar）.



其他產品包括用于針式、板式和推式壓力表的保護蓋，單向同軸流量控制閥，AISI   316 不銹鋼管制成的管連接件和液氣快速釋放接插件，還包括簡便的截止轉換閥（有雙向和單向兩種型號）和板調節器





 FT257/6-38具有調節功能，如有必要，可關閉一個方向的流動，允許相反方向的自由流動。由于它們的美學特征積極地滿足安裝它們的設備的構造方向而受到贊賞，它們也是一種可靠的解決方案。適當的尺寸設計使得在很小的空間內獲得部件的巨大機械陰力成為可能，高阻材料彈簧的安裝方式使其在錐形單作用截止閥打開期間不會(huì )成組關閉。



與 FT 257 系列的所有閥門一樣，它們確保:

·高效的金屬密封;

·開口處的流動線性;

·由于雙參考系統，可精確控制各種流速

·流量控制范圍廣;

-即使在max位置，針也不可能離開其座位。開倉位置;

·旋鈕內有螺絲，定位穩定;

·快速面板安裝(環形螺母(G)可應要求提供)。止回閥設置為 0.5 bar。





原理：為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面，這取決于使用性能的要求。旋啟式止回閥在打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣坐落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。





作用：預防介質倒流：止回閥只有一個流動方向，沿著進水口的方向流動，預防水向倒流。流動介質從進口端(下側)流入，從出口端(上側)流出。當進口壓力大于閥瓣重量及其流動阻力之和時，閥門被開啟。反之，介質倒流時止回閥則關閉。止回閥用于給其中的壓力，可升至超過系統壓輔助系統提供的管路上，預防發生事故。







安裝注意事項：

1、為避免管道中的介質出現回流的情況，無論是設備裝置，還是管道都有必要安裝止回閥。

2、止回閥大多用于干凈的介質，不用于帶有固體顆粒物或粘性較大的介質。

3、升降式和旋啟式相比較，升降式的密閉性更佳，對流體也有較大的阻力，因此平直的需安在水平管道上，而豎直的則要安在垂直的管道上。





意大利TOGNELLA止回閥型號：

TOGNELLA FT257/6-18

TOGNELLA FT257/6-14

TOGNELLA FT257/6-38

TOGNELLA FT257/6-12

TOGNELLA FT257/6-34

TOGNELLA FT257/6-100

TOGNELLAFT257/6-114

TOGNELLA FT257/6-112
