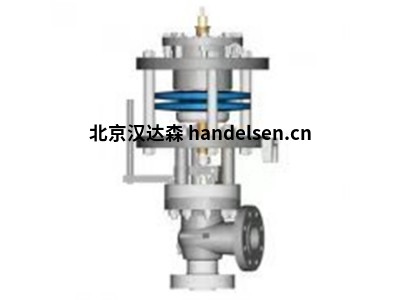

BOPP&REUTHER安全閥Si6106原理介紹

BOPP&REUTHER是一個現代化專業公司。公司將數十年積累的知識、技術和經驗融入到閥門產品的開發中，結合使用者的特點和不同的要求，提供全面的解決方案和針對性的產品。同時，還在產品的開發和生產中不斷地使用新技術和新材料，在閥門產品的開發、生產、服務和技術支持等各方面都始終位于行業的優秀地位。



Bopp & Reuther安全閥Si6106:特點

閥門使用符合API 521和API RP 520標準

技術設計執行API 526標準

封閉系統



應用：

蒸汽、氣體或液體

熱膨脹保護

化學工業

石油化工

陸上和海上石油天然氣

煉油廠和油庫



參數：

公稱直徑：NPS1" 至NPS8"

壓力范圍： 150#至2500

喉徑： D至T

設定壓力：不大于414 bar

不大于6000  psi

溫度范圍：-268°C至538°C

-450 °F至1000°F

閥門材質：鑄鋼（牌號1.0619/WCB）

合金鋼（牌號1.7357/WC6）

不銹鋼（牌號1.4408/CF8M）



原理：當安全閥閥瓣下的蒸汽壓力超過彈簧的壓緊力時，閥瓣就被頂開。閥瓣頂開后，排出蒸汽由于下調節環的反彈而作用在閥瓣夾持圈上，使閥門迅速打開。隨著閥瓣的上移，蒸汽沖擊在上調節環上，使排汽方向趨于垂直向下，排汽產生的反作用力推著閥瓣向上，并且在一定的壓力范圍內使閥瓣保持在足夠的提升高度上隨著安全閥的打開，蒸汽不斷排出，系統內的蒸汽壓力逐步降低。此時，彈簧

的作用力將克服作用于閥瓣上的蒸汽壓力和排汽的反作用力，從而關閉安全閥。





型號:

德國B(niǎo)opp&Reuther安全閥Si0614高壓緊湊型安全閥

德國B(niǎo)opp&Reuther安全閥Si 41/43/44彈簧安全閥

德國B(niǎo)opp&Reuther安全閥SiF150/160膜式安全閥

德國B(niǎo)opp&Reuther安全閥Si 81/83/84彈簧安全閥



德國B(niǎo)opp&Reuther安全閥Si9506ASME I 安全閥 (彈簧加載



德國B(niǎo)opp&Reuther安全閥SiZ 2507氣動受控式安全閥



德國B(niǎo)opp&Reuther安全閥Si9504執行ASME I 標準的高壓蒸



德國B(niǎo)opp&Reuther安全閥Si6106高壓蒸汽安全閥



德國B(niǎo)opp&Reuther安全閥Si6301蒸汽低壓安全閥



德國B(niǎo)opp&Reuther安全閥 Si2501液體低壓安全閥



德國B(niǎo)opp&Reuther安全閥 Si0614緊湊型高壓安全閥
