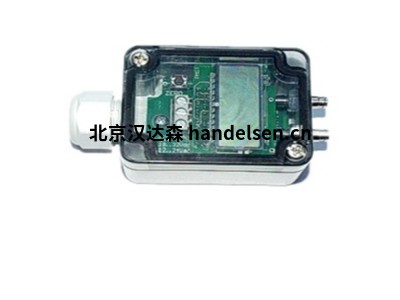

ZILA差壓變送器ZS2-010參數簡介



ZILA差壓變送器ZS2系列ZS2-010特征描述：

差壓變送器可用于高達1.000bar的高壓，也可用于高達500mbar的低壓范圍

有或沒有LCD顯示器

不同的信號輸出

帶CAN總線信號輸出的壓力變送器

帶CAN總線的壓力變送器，帶各種電氣連接的壓力變送器以及可選的過程連接。ZILA的壓力變送器由于其技術性能和靈活性，適用于低壓和高壓的許多應用。差壓變送器豐富了產品范圍。





參數：

低壓變送器

類型：差分

壓力范圍：0…10 mbar（ZS1）

0…1000 mbar（ZS2）

電源電壓：10/15 - 30 V DC

輸出信號：0 - 10 V / 4 - 20 mA

壓力連接：管道

特點：模擬





原理：差壓變送器基于流體力學原理設計，主要用于測量流體在管路中的差壓，其基本原理是利用測量管道兩側的差壓值來計算出液體，氣體或蒸汽的流量，從而達到檢測和控制的目的。

在差壓變送器中，由兩個測量單元構成了測量部件，分別被安裝在管道雨側，當流體通過管道時，它會產生壓力差，使管道兩側的測量單元受力不相等。這些受力被傳感器轉化為電信號，并通過內部的電路處理計算出差壓信號。通過測量差壓信號，差壓變送器可以計算出液體，氣體或蒸汽的流量，根據伯努利定律，在同一管道中，流體的速度與壓力成反比例關系。當流體通過縮小的管道時，速度增加，壓力下降。這意味著管道中的流速與差壓成正比例關系，差壓越大，流速就越快。因此，利用管道兩側不同的差壓值，可以得出流量的信息。





應用領域：

溫度式壓力變送器的應用領域：差壓測量、壓力測量、與節流裝置配合。進行流量測量、液位測量和界面測量。

緊湊型差壓變送器應用領域：最常用的差壓檢測和變送器，廣泛用于各種狹窄環境下的差壓測量。

智能差壓變送器的應用領域：差壓測量、壓力測量、流量測量、液位測量和配合節流裝置的接口測量。

智能微型差壓變送器的應用領域：差壓測量、壓力測量、流量測量、液位測量和配合節流裝置的接口測量。
