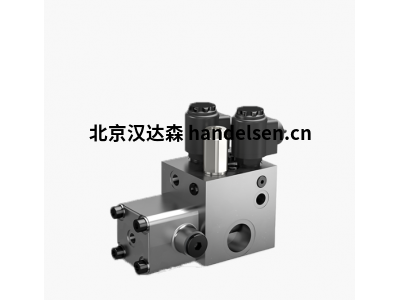

WEBER-HYDRAULIK 多類型液壓控制塊，緊湊且流量?jì)?yōu)化的設計



關于我們

80 多年來，這家來自居格林根的家族企業一直在可靠、高效地開發用于移動機械、商用車輛、工具機械和救援設備的高質量氣缸、歧管、轉向和懸架系統、閥門和集料。作為創(chuàng )新的業務合作伙伴，WEBER-HYDRAULIK根據客戶要求實現復雜的、針對特定應用的系統解決方案。



液壓控制塊

WEBER-HYDRAULIK是您定制控制系統的合作伙伴。我們共同制定快速且具有成本效益的項目規劃。我們陪伴您完成產品創(chuàng )意、原型開發和 SOP。我們的銷售和開發團隊在設計和系統集成方面為您提供支持。



為了向您提供最高效和最高質量的閥門解決方案，除了我們自己的比例閥技術外，我們還可以訪問市場上所有閥門制造商。



我們最先進的機器生產技術先進的控制塊，從最小到最大系列。質量是我們的首要任務：我們的質量管理流程符合最高標準，并在我們的裝配和測試設施中不斷優化。



單獨開發的控制塊示例：



控制塊 – 線控轉向

控制塊 – 附件的液壓泄壓

控制塊 – 氣缸功能

控制塊 – 旋轉橫叉

控制塊 – 桅桿主控制

控制塊 – 軸閥功能



（1）控制塊線控轉向

在現代機器中，轉向缸由電液控制。這使得繪制各種轉向特性并提高駕駛員的駕駛舒適性成為可能。



集成的負載感應功能與流量?jì)?yōu)化設計相結合，確保了節能的系統結構。



優勢

緊湊且流量?jì)?yōu)化的設計

比例和靈敏的轉向控制

集成負載感應

壓力損失最小化



技術數據：



最大工作壓力 210 巴

最大體積流量 25升/分鐘

工作溫度 -25 °C 至 +80 °C

物料控制塊 鋁

材料密封件 MBq

磁電壓 24 V

磁力插頭 DT04-2P



（2）控制塊 附件的液壓釋放

工作機器上的附件通常具有較高的皮重，因此在致動油缸上提供高負載荷。

皮重可以通過泄壓功能在液壓上抵消。

這確保了附件的調整精度。



優勢

比例控制，四周均提供壓力保護

不受負載影響的音量控制，即使有牽引負載

集成游泳功能



技術數據：



最大工作壓力 250 巴

最大流浪次數 30升/分鐘

工作溫度 -25 °C 至 +80 °C

物料控制塊 鋁

材料密封件 MBq

磁電壓 24 V

磁力插頭 DIN



（3）控制塊氣缸功能

移動式工作機器中多個液壓缸的控制通過中央控制塊進行映射。



比例換向閥與高效的下降制動閥相結合，即使在高負載下也能確?？刂品浅Ｒ子诠芾?。



集成的負載感應確保以需求為導向向控制塊提供體積流量。



優勢

三缸功能的比例控制

集成負載感應

集成式下降制動閥，用于在高負載下受控下降

全方位壓力保護



技術數據：



最大工作壓力 250 巴

最大體積流量 30升/分鐘

工作溫度 -25 °C 至 +80 °C

物料控制塊 鋁

材料密封件 MBq

磁電壓 24 V

磁力插頭 DIN



（4）控制塊旋轉橫叉

旋轉橫移叉的控制對于確保載運裝置的準確裝卸是必要的。



例如，監測機架通道中的干擾輪廓可以使狹窄通道設備避免接觸，從而損壞負載。



優勢

輔助升降機按比例提升和下降

旋轉和伸展的自動并行操作

鋁制控制塊節省重量和成本



技術數據：



最大工作壓力 150 巴

最大體積流量 40升/分鐘

工作溫度 -25 °C 至 +80 °C

物料控制塊 鋁

材料密封件 MBq

磁電壓 24 V

磁力插頭 AMP Junior



（5）桅桿主控

該控制塊可以控制揀選機的所有工作功能，即升降桅桿。



緊湊型控制塊專為直接安裝泵而開發。



優勢

由于直接安裝液壓泵，安裝空間小

控制塊中集成壓力過濾器

降低升降機桅桿時的能量回收，實現節能

鋁制控制塊節省重量和成本



技術數據：



最大工作壓力 210 巴

最大體積流量 40升/分鐘

工作溫度 -25 °C 至 +80 °C

物料控制塊 鋁

材料密封件 丁腈橡膠

磁電壓 24 V

磁力插頭 AMP Junior



（6）控制塊軸閥功能

行駛時，移動式起重機由液壓缸懸掛，以確保駕駛舒適性和安全性。所需的高液壓流量和壓力通過軸閥引導至懸掛油缸。



在移動式起重機被提升時，車輪必須卸載（通常懸停在地面上），以使移動式起重機安全可靠地站立。軸閥阻止懸架油缸伸出，使車輪不接觸地面。



優勢

一站式項目規劃、設計和生產

高度靈活，快速決策，上市時間短

來自許多不同應用和行業的廣泛專業知識



技術數據：



最大工作壓力 375 巴

最大體積流量 300升/分鐘

工作溫度 -40 °C 至 +80 °C

物料控制塊 鋁/鋼

材料密封件 丁腈橡膠

磁電壓 24-28 V

磁力插頭 根據客戶要求
