意大利LAM Technologies步進驅動器USD60606可以實時讀取運行狀態

邱佳悅 QQ：2850590586   手機：13370157291 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales3@handelsen.cn

LAM Technologies是一家意大利工業自動化組件制造商，在市場上已有 20 多年的歷史，是運動控制領域的優質制造商。每年在全球范圍內銷售數以萬計的設備，這些設備被包裝、木工、食品加工、造紙和數控機床、紡織等行業的大型企業所采用。

主要產品：

LAM Technologies步進電機

LAM Technologies步進驅動器

LAM Technologies電源

LAM Technologies串行轉換器

LAM Technologies工具

LAM Technologies配件

USD 模塊是專為 PCB 安裝而設計的雙極步進電機驅動器。

它們是節省空間和移除電纜的解決方案，可與單軸或多軸應用中的電子控制集成。

共有12種不同型號，分為三種電流大小和四種不同功能。部分型號可通過 STEP 和 DIRECTION 信號進行控制，其他型號則可通過串行鏈路進行控制。上述型號有步進分辨率為半步進的版本，也有步進分辨率高達 25600 步/轉的微步進版本。

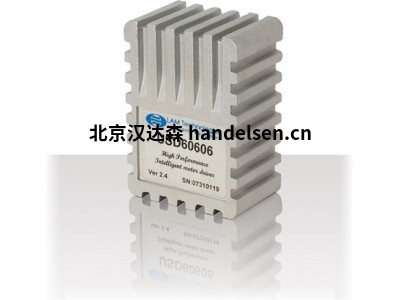

USD60606

用于 PCB 安裝的串行可控步進驅動器 22...85Vdc 1...7.5Apk

技術參數：

電源電壓 從 22 伏直流到 85 伏直流

相電流 1Apk 至 7.5Apk

邏輯電源電壓 5Vdc

控制模式 通過串行線路和專有協議進行流控制

特殊功能 TXON 輸出用于自動 RS485 流量控制。通過硬件觸發器延遲執行動作

2 個 TTL/CMOS 兼容數字輸入： ENABLE、RESET

8 個 TTL/CMOS 兼容： RX、TX、TXON、Add0、Add1、Add2、Add3、Add4

兼容 3 個雙向 TTL/CMOS： IO0、IO1、IO2

2 個模擬量，用于相電流設置

數字輸出 1 開路集電極： 故障

3 個雙向 TTL/CMOS 兼容型： IO0、IO1、IO2

步進細分 可選擇全步進、1/2 步進或自動模式

保護、警報和診斷 過壓和欠壓、過熱、相間短路、相間接地、相間正極

連接 通過焊針

尺寸 115.5（高）x 91（長）x 70（寬）毫米

4.55（高）x 3.58（長）x 2.76（寬）英寸

重量 390 克

13.76 盎司

型號示例：

LAM Technologies步進驅動器USD50361

LAM Technologies步進驅動器USD60361

LAM Technologies步進驅動器USD50362

LAM Technologies步進驅動器USD60362

LAM Technologies步進驅動器USD50606

LAM Technologies步進驅動器USD60606
