PCH Engineering PCH 1072 Mk2 振動監測器，可用于各種旋轉機械應用



公司介紹

丹麥 PCH Engineering AS 振動監測器，加速度計、變送器、電流探頭和傳感器，是一家通過IS0 9001 認證的丹麥生產公司，開發用于監現振動的設備，憑借在振動監測行業 20 多年的經驗，PCH 為臥離心機、鼓風機、風扇、壓縮機、齒輪箱和風力渦輪機等傳統旋轉機器提供廣泛的監測解決方案。



PCH 1072 Mk2 振動監測器：

1 通道 SIL 2 機器保護

PCH 1072 是新一代高質量、低成本的振動監測儀，可用于各種旋轉機械應用



它具有 1 個輸入通道和 2 個繼電器，提供 SIL 2 級機器保護，并測量加速度、速度或位移。



使用基于 Windows 的補充用戶軟件，可以輕松靈活地設置 PCH 1072 具有單獨的頻率范圍、報警級別和延遲時間等。



它與我們的工業4.0狀態監測解決方案PCH云兼容。



1 通道振動監測器（0.7 Hz 至 1k Hz）

標準版本是 1 通道監聽器，頻率范圍為 0.7 Hz 至 1k Hz。您可以在一系列濾波器中進行選擇。



PCH 1072 Mk2 振動監測儀是否應測量加速度、速度或位移也取決于您。



2 個可調報警繼電器

振動監測器的兩個可調警報確保機器振動不超過可接受或允許的限值。



振動水平與兩個報警限值連續比較。如果超過報警限值，將觸發兩個報警繼電器，警報/危險，并通過連接的轉子燈、蜂鳴器、控制器或直接關閉機器通知操作員。



主要特點

1 個振動輸入通道（加速度計、電渦流探頭或速度探頭）

2 個繼電器和一個 4-20 mA 輸出。

冗余安全繼電器 （SIL 2）

可配置的報警級別和延遲時間

離線FFT分析

緩沖輸出（可選）

Modbus RTU （可選）

為物聯網做好準備



其他版本



PCH 1072 Prox 用于電渦流探頭

此版本是 1 通道振動監測器，用于帶電渦流探頭 API 670 的外部或嵌入式振蕩器。

最大輸入電壓：-1 至 -22 V

1 個振動輸入通道（電渦流探頭）

4 個報警繼電器和 2 個 4-20 mA 輸出

系統故障繼電器

可配置的報警級別和延遲時間

可用于 SIL-2 安全鏈

離線FFT分析





PCH 1072 用于速度傳感器

此版本是帶有速度傳感器的 1 通道振動監測器。

速度（毫米/秒）

測量范圍：0-20毫米/秒

2 個報警繼電器和一個 4-20 mA 輸出



應用

PCH 1072 Mk2 振動監測儀可用于監測生產線中需要 SIL 2 測量鏈的許多不同機器。它非常適合監測旋轉機械中的振動，例如：

通風 機

球迷

泵

臥螺離心機

分隔符

工廠。



功能性

PCH 1072 Mk2 是一款帶鋁制外殼的調節、報警和輸出變送器單元。監視器配備了用于加速度計的IEPE（ICP®）輸入。具有實時數據的智能工廠狀態監測解決方案



PCH 1072 Mk2 根據 DIN/ISO 10816-3 監測地震機械振動。



PCH 1072 Mk2 還提供 4-20 mA 信號，表示相對振動水平。



集成測試功能可以從客戶PLC或通過開關激活。

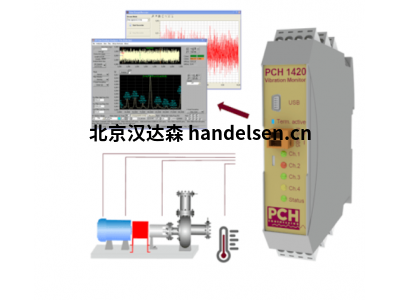

振動監測器包括基于 Windows 的軟件 PCH 振動工作室，用于參數設置、趨勢記錄和用于離線 FFT 分析的時間波形流。它可以連接到RS485網絡(luò )。通過添加PCH EtherBridge來支持Modbus TCP / RTU。



PCH 1072 振動監測儀與 PCH Cloud 兼容 - 我們的工業 4.0 狀態監測解決方案，可實時提供振動數據。





選項

監控加速度、速度或位移

通過使用 PCH 振動工作室軟件，PCH 1072 Mk2 可以配置為測量速度 （mm/s）、加速度 （m/s2） 或位移 （μm/mm）。



還提供動圈/速度傳感器或電渦流探頭的版本。



套管

振動監測器是為DIN導軌安裝準備的。如果您愿意，它也可以?xún)戎玫?IP67 外殼中。



測量范圍和報警限值

測量范圍和報警限值可根據機器類型和尺寸直接在PCH 1072 Mk2中進行調整。



延遲時間

警報和危險都有用戶定義的延遲時間，可防止由于瞬時瞬變而導致的誤報。



閂鎖功能

PCH 1072 Mk2 提供鎖存功能，確保報警繼電器保持觸發狀態，直到手動或遠程復位，即使振動水平降低也是如此



合規

CE標志表示符合EMC指令和低電壓指令。根據 EN61508-6、SIL-2 進行評級
