fuehlersysteme壓力差壓變送器DG/H-01系列有源輸出

FuehlerSysteme eNET International GmbH開發、生產和銷售用于測量環境條件的傳感器，如溫度、濕度、壓力、空氣質量、流量、亮度和運動。作為該領域為數不多的供應商之一，FuehlerSysteme擁有廣泛的產品，可為每種測量應用提供正確的解決方案。



FuehlerSysteme的目標群體是樓宇自動化、能源管理和工業流程。FuehlerSysteme的客戶是系統和控制技術的制造商，工業/樓宇自動化I&C技術領域的項目經理，安裝工匠，建筑運營商，能源/過程優化者和承包商。重點是在產生、分配和使用這些資源時大限度地提高能源效率，以便能夠可持續地利用資源，實現安全的未來。



FuehlerSysteme的商業模式是由技術進步驅動的。由于在人員、技術和組織方面的高投資以及靈活的生產，公司能夠對客戶需求和市場發展做出快速反應。通過不斷發展和創(chuàng )新，富勒系統可以鞏固其未來地位，輕松保證長期增長并創(chuàng )造新的就業機會(huì )。



FuehlerSysteme eNET International GmbH的總部位于紐倫堡，這是巴伐利亞僅次于慕尼黑的第二大城市。



FuehlerSysteme 傳感器：

壓力

濕度

亮度與運動

空氣質量

當前

溫度

多傳感器測量裝置

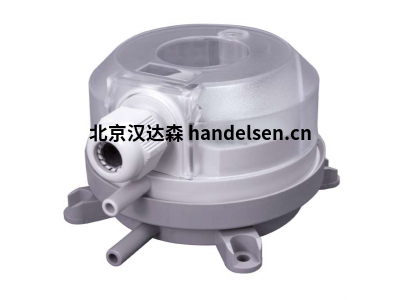

FuehlerSysteme DG/H 系列壓力傳感器



DG/H 壓差壓力變送器，高精度，有源輸出（0-10 V 或 4-20 mA）



0...250 kPa

每個設備有 2 個測量范圍

0-10 V，4-20 mA，常開



DG/H 壓力和差壓變送器檢測壓力輸入之間的過壓、欠壓或壓差，并將該測量值轉換為 0-10 V 或 4-20 mA 的標準輸出信號。壓力傳感器提供 2 個壓力測量范圍，也可以通過更換跳線來選擇。此外，還提供開關量輸出 （NO）。



中等

空氣和非腐蝕性氣體



壓力測量范圍

0...+/-50 Pa, 0...25 Pa, 0...50 Pa, 0...100 Pa, 0...250 Pa, 0...500 Pa, 0...1 kPa, 0...2,5 kPa, 0...5 kPa, 0...10 kPa, 0...25 kPa, 0...50 kPa, 0...100 kPa, 0...250 kPa



準確性

±1.5% EW

響應時間 （t90）

100 ms 或 1 s，可通過跳線調節



線性誤差

±1.0% EW



位置依賴性

< ±0.02%EW/g



長期穩定性

±0.5% EW/Jahr



零點偏移

manu：在減壓狀態下，按下M按鈕即可將變送器的輸出信號調至零。

auto：壓力變送器定期執行自動零點調整。因此，漂移行為得到了極大的改善，控制和維護工作也減少了。



電源

24 V 交流/直流



0-10 V 時的電流消耗

類型。10毫安



4-20 mA 時的電流消耗

可達 20 mA / 輸出



模擬輸出 0-10 V

3 線連接



模擬輸出

4-20 mA 3 線連接



報警輸出

常開，NPN，可達 100 mA，<等于 35 V DC



電氣連接

螺絲端子可達 1.5 mm²



箱

開關外殼，帶過程接口 P2，由 ABS 制成，淺灰色，緊固部件，過程連接 P1 由 POM 制成，白色



電纜

螺釘連接 M16x1.5，帶應力消除裝置



顯示

可選 LED 顯示屏（紅色）顯示現場實際值



重量

145 克



保護

IP54 防護等級



類

第三



部門 r.F.

0...95% 相對濕度，無污染、無冷凝空氣中



工作溫度

0...+50°C



存儲

-10...+70°C



輔料

供貨范圍內包括連接套件（1 x PVC 軟管 2 m，2 x 下水道連接接頭，包括螺釘）



集會(huì )

外殼：螺釘緊固，壓力連接：2 個帶緊固螺釘的塑料下水道連接接頭和 2 m PVC 軟管 Ø 6 mm（隨附）



安裝位置

任何



批準

CE， EAC， RoHS



型號：

FuehlerSysteme DG/H-01

FuehlerSysteme DG/H-01D

FuehlerSysteme DG/H-05

FuehlerSysteme DG/H-05D

FuehlerSysteme DG/H-10

FuehlerSysteme DG/H-10D

FuehlerSysteme DG/H-20

FuehlerSysteme DG/H-20D

FuehlerSysteme DG/H-30

FuehlerSysteme DG/H-30D

FuehlerSysteme DG/H-40

FuehlerSysteme DG/H-40D

FuehlerSysteme DG/H-50

FuehlerSysteme DG/H-50D

FuehlerSysteme DG/H-60

FuehlerSysteme DG/H-60D

FuehlerSysteme DG/H-70

FuehlerSysteme DG/H-70D
