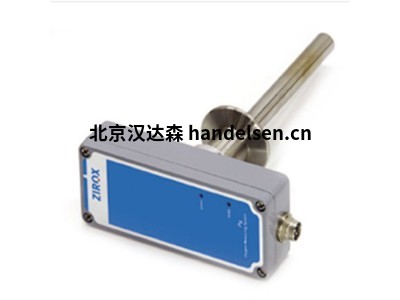

ZIROX氧分析儀SGM5T應用參數介紹



緊湊型高精度氧分析儀SGM5T包含經批準的無校準和無漂移ZIROX氧化鋯測量池以及電子單元（用于電池加熱控制，流量監測，電池信號處理，計算和信號輸出，例如氧氣濃度，空氣因子，氧化還原商或H2O/H2 比率）。微處理器根據能斯特方程將細胞信號更改為氧氣濃度。該值顯示為模擬電流信號（可選：數字接口RS232，提供用于測量值記錄和存儲的軟件）。此外，電子單元可以處理和提供另一個可選集成傳感器（例如CO2-、帶標準接口的濕度或壓力傳感器）。



氧氣分析儀SGM5S專為測量一氧化碳而開發2-啤酒廠的氛圍。它包含用于氣體過濾和減壓的附加部件。

在SGM5中，測量池被連續監控。如果發生錯誤，將生成警報信號。





應用：

在許多保護性或惰性氣體下的工藝過程中，痕量氧對產品性能不利。檢測和預防問題的先決條件是快速精確地測量氧氣和測定惰性氣體的還原力。由于質量管理體系（例如.ISO 9000）的采用越來越多，對質量參數的持續監控和記錄變得更加重要。SGM5 為工藝優化提供了多種選擇（焊接和焊接工藝、金屬表面熱處理、微電子生產、食品包裝技術）。對于還原氣體的監測，可以通過特殊的數學方法計算其他參數（氧化還原商、空氣因子λ、H2O/H2比值或CO2/CO比值）。



參數:

范圍 2.0 ·105...0.1 體積/分鐘， （20.6...10-4體積百分比測量值高達 10-20體積-ppm 根據要求（減少條件），

范圍可達 100 體積-% 根據要求

信號輸出 4-20 mA（0-5 V，0-10 V根據要求提供）

常壓下的精度 相對誤差 < 3% 表示 2 ·105...10 ppm瑗緣ww王王

相對誤差 < 5% 對于 10 ...0.1 頁/分鐘

氣體流量 5...10 升/小時

max測量氣體壓力 100mbar超壓，在較高壓力下需要降低壓力（例如通過手動針閥），（超過1 kPa的超壓：需要糾錯）

max測量氣體溫度 氣體輸入時為 80 °C

測量元件上的壓降 約 1 kPa （100 mm WS），時為 10 l/h

尺寸（深 x 寬 x 高） 320 毫米 x 240 毫米 x 90 毫米

重量 4 公斤

防護等級 防護等級 30

工作條件 10...40 °C，80 °C 時相對濕度 < 20%

儲存條件 -20...60 °C，95 °C 時相對濕度 < 20%
