德國Elbe雙接頭0.403.300用于帶有動力轉向軸的車輛

邱佳悅 QQ：2850590586   手機：13370157291 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales3@handelsen.cn

Elbe集團創(chuàng )于1919年，是一家生產車輛和機械工程驅動解決方案的家族企業。只要對可靠性和長使用壽命有要求，Elbe 傳動軸和部件都能確保日常使用的機器和車輛經得起時間的考驗。我們?yōu)槟峁﹤鲃?dòng)解決方案的選擇和設計支持，共同為您的特殊應用尋找定制解決方案。

主要產品：

Elbe萬向傳動軸

Elbe定心傳動軸

Elbe雙接頭

Elbe翼型傳動軸

Elbe精密萬向傳動軸

Elbe十字萬向傳動軸

Elbe球窩傳動軸

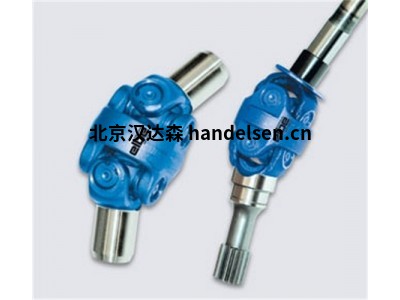

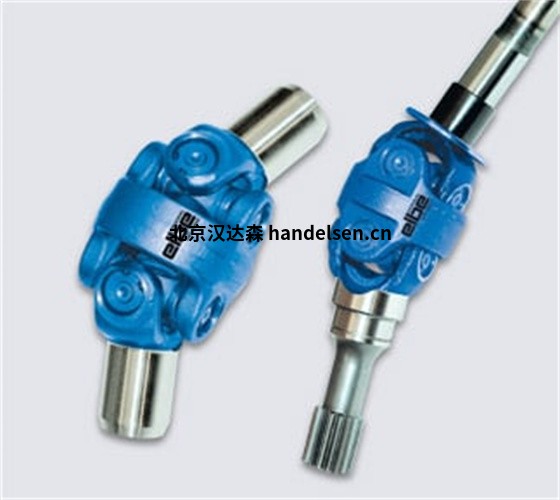

這種雙接頭主要用于帶有動力轉向軸的車輛。

如設計圖所示，叉架可用作輪轂和/或叉軸。與所有其他萬向節軸一樣，叉軸與中心件之間的連接由十字架提供。

每個輪轂都配有一個內部花鍵，可提供與輸入和輸出軸的正向連接。作為支撐軸承座的外徑被磨得非常光滑。

叉軸配備有傳遞扭矩的齒形系統和軸承點。我們還可以滿足對軸承座表面特性的不同要求。

由于適用于所有萬向軸的運動學原理同樣適用于雙聯軸，因此必須采取措施盡可能降低輸出波動。

有關波動輸出運動的更多信息，請參閱技術附件 "應用指南和計算數據"，其中將詳細介紹必要的措施。

雙接頭0.400系列

扭矩：1.650 至 6.100 牛米

偏轉角度： 最大 55°

執行：

輪轂連接

太陽小齒輪叉軸

滾子/或滾針軸承

型號示例：

Elbe雙接頭0.403.300

Elbe雙接頭0.408.500

Elbe雙接頭0.409.500

Elbe雙接頭0.411.500

Elbe雙接頭0.412.500

德國Elbe雙接頭0.403.300用于帶有動力轉向軸的車輛
