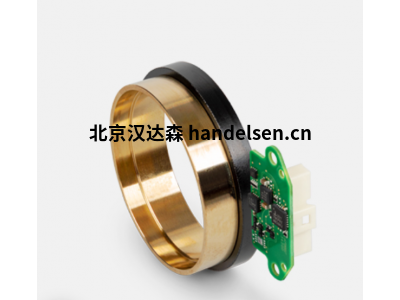

TSX 65 MAG 編碼器，2560 計數，軸向電纜出口

編號 805430



maxon TSX編碼器的特點是通孔大、扁平、離軸設計和高信號質量。這使得可以使用大型通軸，并允許巨大的設計自由度。這些設備必須安裝在供應工廠的電機上，因為安裝過程會(huì )根據相應的電機進行微調。



規格/；



基本信息

分辨率                                 2560位單圈

每回合計數                 2560

通道數                                 2

線路驅動器                RS422

最大電速                    10000 轉/分

最大機械速度              10000 轉/分



技術數據

超時                            -1 us

電源電壓 V抄送          5.0V ± 10.0%

輸出信號                    環評 RS 422

輸出信號                    增量

每通道輸出電流          -20...20 毫安

信號上升時間              10 納秒

信號上升時間的測量條件 CL = 50pF

信號下降時間              10 納秒

信號下降時間的測量條件 CL = 50pF

旋轉方向                    A 在 B CW 之前

靜止時的典型電流消耗 16毫安

碼盤最大轉動慣量          81 克立方米

工作溫度                    -40...+105 °C

編碼器輸出到電機法蘭的方向 90 °
