德國Phytron TM StepDrive 1x24..48V/5A 控制器詳情
公司簡介：
Phytron GmbH是一家總部位于德國的公司，專注于步進電機和運動控制技術的研發與生產。他們的產品涵蓋了各種類型的步進電機、驅動器、控制器以及定制化的運動控制解決方案，主要應用于精密儀器、航空航天、醫療設備、半導體制造等領域。

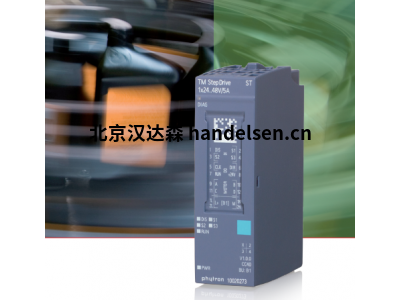

TM StepDrive 1x24..48V/5A 控制器
與西門子合作，為 SIMATIC ET 200SP 提供帶集成功率放大器的高精度步進電機控制®
PLC領域步進電機的高精度控制：TM StepDrive的技術確保了高精度的電流設置，因此還可以實現高達1/256步的精確定位（對于200步電機，每轉約51,200個位置，0.0070°/步）。
技術細節
-帶集成功率放大器的步進電機控制 用于 SIMATIC ET 200SP®
-TM StepDrive 1x24..48V/5A已成功完成西門子全面開展的系統兼容性測試。
-適用于 4 線、（6） 線或 8 線設計的兩相步進電機的雙極控制
-5 安培峰具有 100 mA 可調電流級的相電流
-電源電壓范圍：24 至 48 V直流
-高達 1/256 微步
-物理分辨率：每轉約 51,200 個位置（0.0070°/步）。
-對于微步定位，應評估帶有編碼器的計數模塊
-最大踏頻：250,000 步/秒
-三個數字輸入，用于限位開關和參考開關
-診斷 LED（集體故障、電源、再生、數字輸入、電機運行）
-兩種操作模式：定位和速度操作
-兩種連接類型：功率放大器和分度器
-在線功率放大器參數化和診斷
-通過 STEP7、TIA Portal（V15 版本以上）或 GSD（ML） 文件進行編程®®
-工作溫度：0 至 +60 °C
-短路保護、防過載
-認證：CE
注意：配置文件不向后兼容
市場
√ 包裝
√ 稱重系統
√ 設備、機器和設備工程
√ 貼標技術
√ 郵政和包裹處理
√ 裝配自動化
技術數據
設計：SIMATIC®ET 200®SP塑料外殼
尺寸（寬x高x高）：20 x 73 x 58毫米
重量：62克
安裝：位置任意（建議垂直）
裝配：可插入SIMATIC®ET 200®SP
性能特點
步進電機：適用于雙相步進電機的雙極控制4-、（6-）或8-線版本
上級主站：SIMATIC®ET 200®SP
電源電壓：24至48 VDC
極性反接保護：對
輸出電流：5 APEAK（耐短路、耐過載）
可調節電流水平：100mA步進
可調步長分辨率：全字體，1/4、1/8、1/16、1/32、1/64、1/128、1/256微字體
最大步進率：250000步/秒
物理分辨率：每轉約51.200個位置（0.0070°/步）200步發動機。對于微步定位， 應評估帶編碼器的計數模塊
電流消耗（最大。): 3 ADC bei 5 APEAK
機械輸出功率:高達200-W的范圍
線路長度電機:屏蔽：最大50米
電纜長度數字輸入:最大3米
診斷指示燈:•DIAG（集體錯誤）
•PWR（電源打開）
•DIS（功率放大器已拆除）
•S1/S2/S3（數字輸入開關1/2/3激活）
•RUN（發動機運轉）
控制模式:•線性和圓形軸的定位模式（PM模式）：
-在絕對位置駕駛
-相對距離程序
-參考點跳閘
-變速自由運行
-設置位置
-發動機停止。
-緊急停止
•速度模式（TO模式）：
SIMATIC技術對象控制® S7-1500 CPU
連接類型:•功率放大器
•索引器
安全模式: 安全操作模式，如IEC 61508中的安全扭矩關閉（STO）-2可以通過具 有外部組件的這種控制來實現。
后墻通信機制:•時鐘同步：控制接口、反饋接口
•異步-PLC處于STOP模式：基本參數化
•異步–運行模式下的PLC：使用數據集進行參數化
硬件錯誤檢測:功率級超溫T°105°C
更新速率:1毫秒
