SEIKA SB1I傳感器盒，包含傳感器和信號調節器，具有4…20mA，2線輸出



公司簡介；

SEIKA開發、制造和 分發用于物理測量的傳感器 數量及電子機械配件 傳感器。幾乎所有現有傾斜度的傾角儀 測量和一系列堅固耐用的加速度計 集成傳感器電子元件是SEIKA的標準 產品。除此之外，SEIKA還生產一些 客戶特定的傳感器。



SB1I傳感器盒，包含一個傳感器和一個信號調節器，具有4…20mA，2線輸出



特點



√ 堅固耐用的壓鑄鋁外殼（IP65），帶防鹽水涂層

√ 3.2mm厚剛性基礎PCB的4點無扭曲緊固

√ 集成信號調節器，4…20mA，2線輸出

√ 溫度漂移補償

√ 不需要單獨的電源電壓

√ 所有SEIKA傳感器都適合外殼，可以安裝在不同的操作方向

√ 根據客戶規范校準的輸出信號

√ 傳感器和信號調節器與外殼電氣隔離

√ EMC認證

√ 高度穩定的傳感器電源電壓

√ 10伏。。。30V端子電壓

√ 可編程動態響應

√ 回路電流限制

√ 高過載電阻

√ 任一連接極性

√ 具有可選截止頻率的低通濾波器，用于抑制干擾頻率



描述

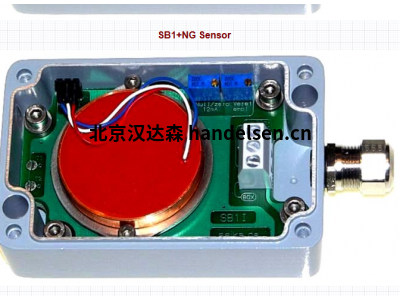

SB1I是一種壓力壓鑄鋁傳感器外殼（IP65），帶有用于測量單軸加速度或傾斜度的集成傳感器。



除了傳感器外，該盒子還包含一個信號調節器，具有4…20mA、2線輸出和一個獨立的、高度穩定的電源電壓，該電源電壓通過電流回路供電。此外，信號調節器包括有源低通濾波器、具有電流限制的輸出級、噪聲電壓濾波器和用于單極耦合到電流回路的二極管橋，有源低通過濾器的上截止頻率/穩定時間可以被調節以適應測量任務。通過將傳感器和信號調節器與外殼電隔離，避免了由不需要的接地電流引起的干擾信號。與SB2..不同，SB1I可以容納更大的傾斜儀，如NG系列，具有更高的測量精度。一種特殊的電子溫度補償系統可以顯著降低impl的溫度靈敏度



應用



SB1I適用于在惡劣環境下需要精確傾斜或加速度測量并返回4…20mA輸出信號的應用。成功實施的領域包括建筑、采礦、農業機械、運輸和輸送系統、船舶、操作和自動化技術以及通用機械工程。



技術規范



端子                              最大：3 x 1.5 mm2

電纜固定                        M12 x 1.5電纜壓蓋，夾緊范圍6mm。。。7.5毫米

測量范圍、分辨率等        依賴于已實現的SEIKA傳感器

防護等級                        IP65

安裝方向                        不

測量平面（N..傳感器）   3個主殼體平面

測量平面（NG..傳感器） 平行于外殼底部

測量方向（B..、BD.傳感器）X、 外殼的Y、Z坐標

端子電壓                        10V ... 30V

最小回路電流                  2.5mA ... 3.5mA

最大回路電流                  22mA ... 26mA

輸出信號回路電流            4mA。。。20mA（傳感器零位為12mA）

可調變量                         零點（12mA），放大

最大負載電阻                  500歐姆（適用于24伏電源電壓）

工作溫度                         -40...+85°C



選項：特殊測量范圍、校準記錄、硅封裝、自定義布線
