storzhydraulik ZW/ZWAS 1611標準液壓缸內置位移編碼器差速氣缸

技術數據

額定壓力：160 巴（16 兆帕）

靜態測試壓力：240 巴（24 兆帕）

活塞直徑： 32-200 毫米（其他直徑可根據要求提供）

面積比 j：1.4 和 2

溫度范圍： -20...+80 °C

粘度范圍： 10...600 mm²/s 10...600 mm²/s

提升速度：0-1 m/s，取決于密封件類型

工作介質 符合 DIN 51524 標準的礦物油，HFD 流體HFA、HFB 和 HFC 流體可通過特殊設計實現

ND 160 bar (16 MPa)

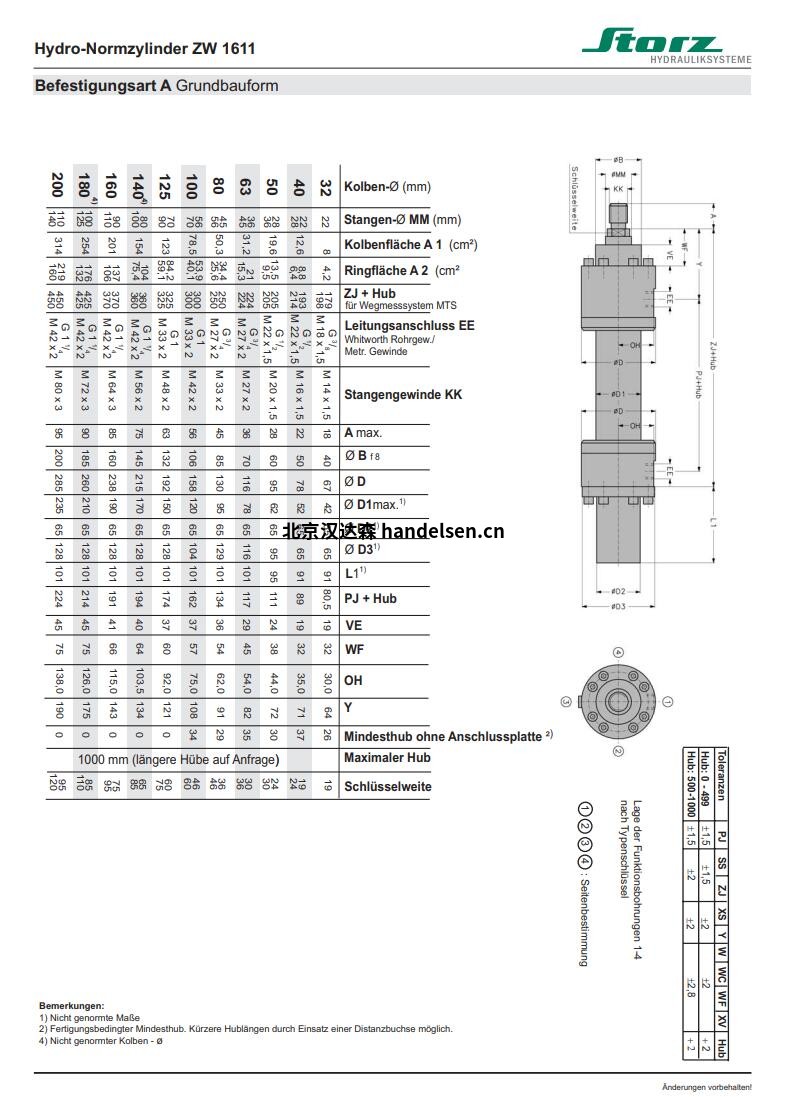

帶集成位置測量系統的 ZW 1611 系列液壓缸

ZWAS 1611 系列液壓缸附加附加閥底座 AS

Storz ZW 1611 和 ZWAS 1611 系列液壓缸配有位置測量系統。這些液壓缸的基本設計源自我們的標準系列 ZBD 1611。安裝尺寸基本符合 ISO 6020/1 和 VW 39D920。

為了滿足廣泛的應用需求，有 5 種安裝類型可供選擇。公稱壓力為 160 巴（16 兆帕）。手冊中列出的氣缸系列包括 32 - 200 毫米的活塞直徑，其中從活塞直徑 40 毫米起，標準配置為表面比 p 1.4 和 2 的兩種活塞桿直徑。

位置測量系統的外殼由保護管保護，防止外部機械損壞。

精選的密封件以及各種活塞桿表面和材料使液壓缸可以在各種工作條件下使用。

液壓缸還可選配附加閥底座。根據要求，液壓缸還可配備比例閥或伺服閥。

孔型 NG 6 和 NG 10 符合 ISO 4401 標準，可作為閥底座和比例閥及伺服閥的標準配置。

線性偏差、系統分辨率和再現性請參見位移傳感器的數據表。

液壓缸符合 DIN、ISO 標準

ZW/ZWAS 1611 - 標準液壓缸（ISO 6020/1） - 額定壓力 160 巴，內置位移編碼器

了解更多： STORZ ZW 1611 或 ZWAS 1611 系列液壓缸配有位移編碼器。這些液壓缸的基本設計源自我們的標準 ZBD 1611 系列。安裝尺寸基本符合 ISO 6020/1 和 VW 39D920。

提供 5 種安裝類型，應用范圍廣泛

公稱壓力 160 bar (16 MPa)

活塞直徑從 32 毫米到 200 毫米不等（從活塞直徑 40 毫米開始，標準配置為面積比 j=1,4 和 j=2 的兩種桿直徑）

適用于不同制造商生產的位移編碼器

精選密封件和活塞桿表面處理及材料，可在多種條件下使用

可提供固定式閥門連接板

也可配備安裝式比例閥或伺服閥

對于閥連接板以及任何比例閥和伺服閥，均按照 ISO 4401 標準提供 NG6 和 NG10 孔型

位移編碼器外殼由保護管保護，防止外部機械損壞

也可提供帶 MP6 旋轉眼的特殊版本

請注意：線性偏差、系統分辨率和再現性已在位移傳感器的數據表中列出。
