btsr斷紗傳感器可控制2400根紗線矩陣式觸摸IS4F/485

主要優點

通過專用的 SM-DIN 接口模塊，MATRIX TOUCH WARP 終端簡化并優化了傳感器編程、系統配置和生產監控，最多可控制 2400 根紗線。該系統能夠自動學習紡織機在樣品周期（學習）中使用的紗線順序，并能顯示在后續生產周期中檢測到的任何類型的錯誤（斷紗或缺紗、未剪紗、穿紗或拾紗錯誤、紗線張力過大或過小等）。用戶友好型 "圖形界面可以快速、直觀地對 IS32/TS7 傳感器的所有運行參數進行編程；此外，它還可以實時監控傳感器的運行情況和生產效率。

IS3F2/485 傳感器

IS3F2/485 電子傳感器能夠測量和控制被檢運行紗線的圖像變化，絕對精確地顯示紗線本身的相關運行或停止狀態。

該設備不受環境條件的影響，完全可編程，可輕松控制任何類型的紗線，不受支數/類型的限制。

由于采用了特殊的 SENSOR IN-OUT 雙接頭，因此可以輕松安裝多個 IS3F2/485 傳感器，無需復雜的導線組裝。

TS77 張力傳感器

作為替代方案，MATRIX TOUCH WARP 可連接 TS77 控制裝置，這些智能傳感器可實時測量孔眼內的紗線運行張力。如果出現缺陷，它們會(huì )立即停止機器定位，或激活電磁閥、切割器或其他控制裝置，并自動發出信號，顯示哪個傳感器（在已連接的傳感器中）是第一個停止定位的傳感器。

TS77 設備完全可編程，便于對任何類型的紗線/應用進行質量控制，而且由于采用了創(chuàng )新的專利技術（張力智能掃描傳感器），因此不需要復雜的接線和較長的安裝時間。

由于 TS77 是參數設備，因此可以自由設置張力誤差百分比和異常持續時間。

"觸摸燈 "功能可在不同程序中精確快速地使用按鈕傳感器。閃亮的 LED 燈（紅色和綠色）可指示每個傳感器的工作和停止報警狀態。

通過光學鏡頭/陶瓷單元的二維分析，您既可以在紗線與鏡頭接觸（自清潔）的情況下進行紗線控制，也可以在寬讀取區域（8 毫米）內定位紗線，而無需紗線與鏡頭接觸（無接觸）。

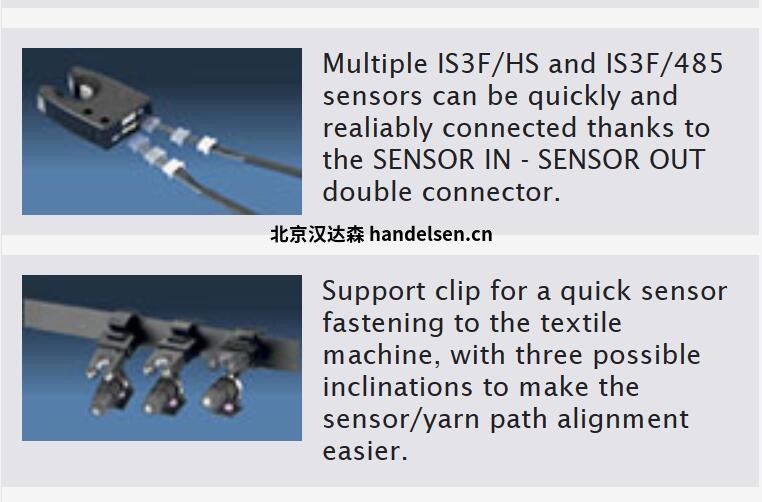

通過 SENSOR IN - SENSOR OUT 雙接頭，可以快速、可靠地連接多個 IS3F/HS 和 IS3F/485 傳感器。

用于將傳感器快速固定到紡織機上的支撐夾，有三種可能的傾斜角度，使傳感器/紗線路徑更容易對齊。

MATRIX TOUCH WARP 是先進的編程、控制和報告終端。

應用

主要制造行業

地毯

牛仔布

紡織

主要應用工藝

整經

縐

按需應用

矩陣式觸摸經紗和 IS4F/485

MATRIX TOUCH WARP & IS3F2/485-TS77 是 BTSR 解決方案，設計用于對紗線織造準備工序（紗捻、整經......）進行先進的生產控制，該工序在整個工作周期內連續使用大量紗線（最多 2400 根），可廣泛應用于各種應用領域（輪胎、牛仔布、地毯......）。

該系統由 MATRIX TOUCH WARP 編程/控制終端組成，可與 IS3F2/485 斷紗傳感器或 TS77 張力傳感器組合使用，以精確測量所控制紗線的張力。
