德國ZES ZIMMER大電流寬帶交流換能器RWCT100 用于激光行業

ZES ZIMMER A01638: PCTx-K-L6

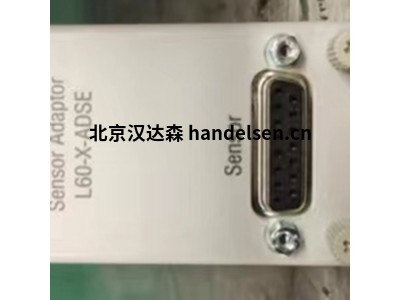

 ZES ZIMMER A02360: L60-X-ADSE

ZES ZIMMER大電流寬帶交流換能器

ZES ZIMMER中高頻電力電子測量

ZES ZIMMER應用：•等離子體產生•激光激勵•超聲波產生•感應加熱•感應滾刀•高速電機•航空電氣系統（包括高達150kHz的諧波分析）•16A以上的CE諧波分析（EN61000-3-12）

ZES ZIMMER由于精密功率計的精度越來越高，對外部傳感器的要求也越來越高?，F代電力電子需要高精度，寬信號帶寬的電流互感器。針對這一應用領域，ZESZIMMER開發了WCT-WCT100至100A系列電流互感器，

ZES ZIMMERWCT1000至1000A系列電流互感器，均具有30Hz至1MHz的寬頻率范圍。普通電流互感器和電流鉗只有幾個kHz帶寬。這里確實需要具有高基本精度、高電流上升速度、高帶寬和可忽略的低相移相結合的電流互感器。Zes-Zimmer的新WCT100在30Hz和100kHz之間的精度保證為0.25%，在1MHz之間的誤差小于2%對于精密功率測量，0.3°的低相位誤差至關重要。WCT的設計是無源的，因此不需要外部電源，因此非?？煽?。WCT針對ZES ZIMMER功率計LMG500及其IHF輸入進行了優化。該輸入的恒定低阻抗確保了精度。電流互感器也非常適合ZES-Zimmer功率計LMG95。

ZES ZIMMER型號：

ZES ZIMMERWCT100/

額定電流：100A

允許峰值：250A

傳動比:100A

過載強度:120A

帶寬:30HZ-1MHZ

連接:安全實驗室插座，4mm

工作溫度:-10...+70°C

一次導體孔直徑:23MM

重量:350G

尺寸:L 120mm x W 95mm x H 65mm

訂單號LMG-Z601

 ZES ZIMMER WCT1000

額定電流：1000A

允許峰值：2500A

傳動比:1000A

過載強度:1200A

帶寬:30HZ-1MHZ

連接:安全實驗室插座，4mm

工作溫度:-10...+70°C

一次導體孔直徑:46MM

重量:300G

尺寸:L 190mm x W 170mm x H 160mm

訂單號LMG-Z602

該規范既適用于小信號，也適用于大信號。為了確定整個系統的精度，必須考慮電流互感器和測量?jì)x器的公差。
