ITALCOPPIE EVOXC可編程緊湊型溫度變送器

ITALCOPPIE SENSORI SRL 自 1978 年以來一直致力于溫度傳感器的開發和生產。在ITALCOPPIE的四家工廠中，ITALCOPPIE每年生產超過 600 萬個溫度探頭。大的工廠直接位于ITALCOPPIE克雷莫納的總部。



Italcouple的溫度傳感器用于一萬多種不同的應用。從注塑機等工業機械，到專業咖啡機;從低溫冰箱到控制柜;從冷卻液到鋁鑄件。


ITALCOPPIE 溫度變送器



什么是溫度變送器？

溫度變送器是對溫度傳感器的輸出信號進行放大和標準化的裝置。它通常直接安裝在探頭頂部（傳統上安裝在連接頭中）。ITALCOPPIE的EVO系列徹底改變了溫度變送器的世界：這些變送器像拇指一樣小，既可以作為獨立設備使用，也可以直接與溫度探頭集成。



緊湊型溫度變送器

ITALCOPPIE的變送器結構緊湊，即使在小的空間內也能安裝。內置 M12 連接器，連接簡單。對于帶有集成變送器的探頭，ITALCOPPIE將變送器直接打印到礦物絕緣探頭上。此外，這種組合可以補償探頭誤差，從而提高精度。

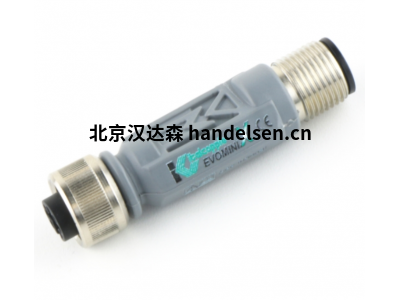

ITALCOPPIE EVOXC

用于 Pt100 和 Pt1000 的緊湊型溫度變送器，4-20mA，可編程



Evominix C

可編程

4÷20mA 溫度轉換器 用于 Pt100 和 Pt1000 探頭的緊湊型溫度轉換器，具有 PC 的可編程刻度范圍。

內置連接允許變送器直接安裝在傳感器上。

該器件與 TRM 和 TRC 系列兼容。

商品編號SKU： EVOXC

分類： 溫度傳感器



規格：



電子特性



電子板的工作溫度

-40 ÷85℃



工作濕度

0 ÷100%



電源電壓

5.5 ÷32 Vdc（反極性保護）



輸入/輸出隔離

沒有



電子板輸入

RTD Pt100/Pt1000 （α= 0.00385） 2 線、3 線或 4 線連接



輸入信號濾波

（達到信號 90% 的時間）

可在 0.4 至 9.4 秒之間調節



傳感器激勵電流

~100 uA



傳感器導線電阻

大 20 ohm/filo



信號

4÷20毫安

20÷4毫安



容許載荷

840Ω @ 24 Vdc [負載 = （值 – 5.5） / 0.022]



傳感器故障指示（中斷和短路）

可根據 NAMUR NE43 進行選擇：

上限刻度 （> 21.0 mA）

下限刻度 （< 3.6 mA）



精度（25°C）

大值介于設定刻度范圍的 ±0.1K 和 ±0.1% 之間



溫度影響（偏離 20°C)

大值介于 ±0.3°C/25°C 和刻度范圍的 ±0.3%/25°C 之間



長期穩定性

每年多 0.1% 的規模范圍



線性誤差

微不足道



電磁兼容

根據 EN 61326-1：2013 （CE）

根據 BS EN 61326-1：2013 （UKCA）

范圍配置

可通過適當的 EVOMINI SET 配置套件進行修改（需要裝有 Windows 操作系統的 PC）



小范圍

20℃



傳感器誤差補償

（±5°C） 兩點



測量范圍

-200 ÷800°C



環保程度（符合 IEC 60529 標準）

IP67防護等級



連接體材料

熱塑性



連接器類型

帶 4 個母觸點的連接器（傳感器輸入），帶 4 個公觸點的連接器（輸出），均帶 M12x1 金屬螺紋聯軸器（符合 IEC 61076-2-101 標準）



響應時間

<300 毫秒 （63%）



出廠配置

范圍 （0÷150）°C

Pt100 4線輸入

輸出 （4÷20）mA

傳感器截止電流 >21mA

傳感器短路 <3.6mA



選項

根據要求，可在 1 或 2 個點上進行校準

TPE 延長電纜，帶模壓 M12 連接器 （IP67）。

可用長度：（3、8 或 12）m（可根據要求提供其他長度）



重量

12g

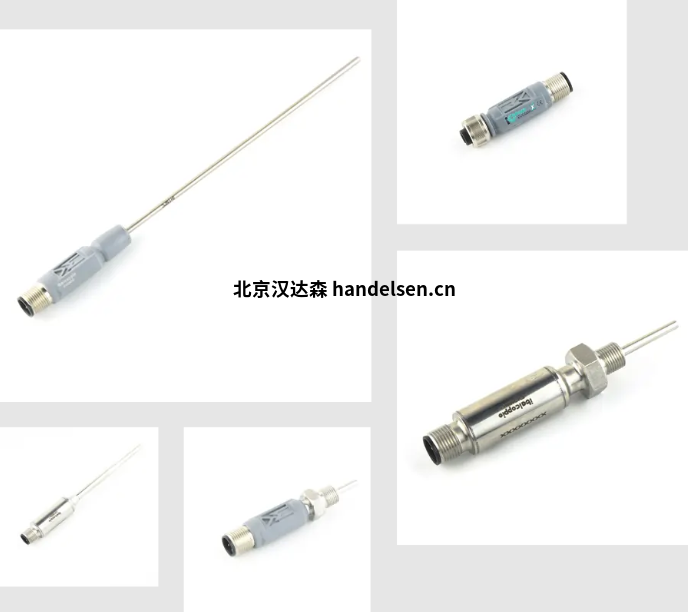

其余型號：



輸出 4-20mA：



ITALCOPPIE EVOXC

用于 Pt100 和 Pt1000 的緊湊型溫度變送器，4-20mA，可編程



ITALCOPPIE EVOXTP

緊湊型 Pt100 探頭，內置可編程 4-20mA 變送器



ITALCOPPIE EVOXI

Pt100 礦物絕緣探頭，內置 4-20 mA 變送器，可編程



ITALCOPPIE EVOXCM

緊湊型溫度變送器，用于 Pt100 和 Pt1000,4-20mA，金屬主體，可編程



ITALCOPPIE EVOXTM

Pt100探頭，帶螺紋連接，集成4-20mA變送器，金屬主體，可編程



ITALCOPPIE EVOXF

Pt100探頭，帶金屬主體和集成可編程4-20 mA變送器





0-10V輸出：



ITALCOPPIE EVOMINIVatT

Pt1000探頭，帶螺紋連接和集成0-10V變送器



ITALCOPPIE EVOMINIV

Pt100 礦物絕緣探頭，內置 0-10V 變送器



另一種選擇：數字信號

ITALCOPPIE的溫度傳感器和變送器也可用于Modbus RTU。數字信號具有許多有趣的優點：可以在一條連接線上管理多個傳感器。此外，除了測量數據外，還可以讀取其他傳感器數據，例如，用于預測性維護。
