ANT PLSA系列行星螺桿驅動，它用于將旋轉運動轉換為縱向運動



ANT是一家零部件供應商，但它也提供完整的解決方案，包括電機和控制裝置。



客戶可以在兩個主要目錄中找到機械部件的范圍。系統解決方案是與客戶共同開發的。自 2016 年以來，ANT 一直是博世力士樂(lè )的獨立銷售合作伙伴，為該集團在巴伐利亞部分地區的客戶提供從詢價到交付的服務，包括滾珠絲杠的 ANT 加工、直線導軌和系統解決方案。



絲杠驅動是將旋轉運動轉換為縱向運動的機械驅動元件，反之亦然。絲杠傳動由螺紋主軸和螺紋螺母組成。通過轉動主軸，螺母被設置為縱向運動?；蛘呗菽感D，主軸線性移動。兩種變體都是可能的。由于尺寸和螺距大，額定載荷高，特別是在滾珠絲杠的情況下，可以實現高行駛速度。

絲杠驅動器用于我們的螺旋千斤頂、高速驅動器和線性單元，它們是可靠的驅動元件。

各種配置選項以及客戶特定的主軸端加工允許精確集成到客戶的設計中。

根據要求，我們可以支持您設計和創(chuàng )建3D CAD模型。

為了確保我們的交付能力，我們不斷備有梯形螺釘和博世力士樂(lè )滾珠絲杠。我們可以在短時間內以低成本提供這些產品。



根據要求，可以選擇以下螺紋形狀：



梯形絲杠驅動 TGT |梯形螺紋主軸，帶梯形螺紋螺母 |特別具有成本效益和堅固性。

滾珠絲杠 KGT |滾珠絲杠帶滾珠絲杠螺母 |可實現高行駛速度和高定位精度。

PLSA行星絲杠驅動用于需要非常高力的地方。

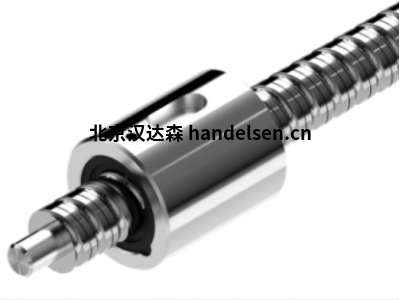

PLSA行星螺桿



PLSA行星螺桿傳動是以行星為滾動體的絲杠傳動裝置的整體。它用于將旋轉運動轉換為縱向運動，反之亦然。行星絲杠傳動的基本功能很簡單，在實踐中的設計和要求也各不相同。行星絲杠用于傳遞大力，因此“向上”完善了絲杠驅動器的產品組合。

行星絲杠是驅動技術中的絲杠驅動，其中螺紋滾子作為滾動體（簡稱行星）在螺紋螺母中旋轉，螺紋螺母有兩個孔環圍繞著平行于軸線的特殊螺紋主軸，使螺母沿主軸線性移動。

精密主軸 PSR

博世力士樂(lè )在精密主軸生產方面有著悠久的傳統。多年來，這些產品一直是我們各種尺寸和無與倫比的質量滾珠絲杠產品系列中不可或缺的一部分。

PLSA 可提供圓柱形單螺母 ZEM-E-S 或法蘭單螺母 FEM-E-S。進一步的項目規劃取決于負載，ANT支持選擇和必要的計算。



結構：

主軸和螺母都具有多速相同的輪廓，后刀面角為 90°。行星的兩端都有銷釘，這些銷釘安裝在導盤的孔中。行星的齒端與母親的內齒鏈輪嚙合。行星的線很吸引人，并且有凸起的側面，可以在螺母中滾落而不會(huì )滑動。在螺母的兩側有內齒鏈輪，其齒介入行星的互鎖。鏈輪中的導向盤支撐行星的錐體，從而使它們彼此保持一定距離。這些墊圈可防止粗污垢進入螺母。



版本：

帶軸向游隙或預緊力的圓柱形單螺母 （ZEM-E-S）帶軸向游隙或預緊力的法蘭單螺母 （FEM-E-S）



型號：

FEM-E-S

ZEM-E-S
