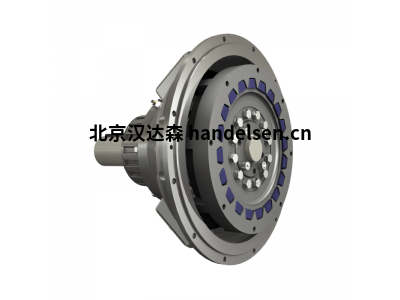

Transfluid液力偶合器帶接近傳感器
標準充液：對于K系列充液標記位置為X，對于CK系列充液標記位置為2，對于CCK系列充液標記位置為3。
充液量見樣本根據發貨時所提供的安全維護手冊150GB或155GB中的充液程序進行操作。
推薦油液：對于正常的運行溫度，使用ISO32 HM油液；對于溫度接
近0℃時，推薦使用ISO FD 10（SAE 5W）油液；對于低于–20℃
的環境，咨詢Transfluid。
安全裝置電子過載控制器
這種裝置包括一個接近傳感器用來測量液力偶合器輸入和輸出速度變化，
當超出預設的限定值時發出報警信號或切斷電機。
使用這種裝置或使用紅外線溫度控制器，過載后不需停機維
修時間。故障一經排除，機器即可正常運轉 。
紅外線溫度控制器
為了測量液力偶合器溫度，可以安裝一個紅外線傳感器裝置。
裝在液力偶合器旁邊，可以非接觸地測得液力偶合器精確的溫度。
溫度測量值可以顯示，也可設定兩個報警值供用戶使用。
當軸徑為100 mm時，增加35 mm
當軸徑為100 mm時，增加40 mm
僅適用K..（CK..根據要求提供）
基準尺寸
熔化溫度
109℃ SPEC. GA1004-D
120℃ SPEC. GA1004-A
140℃ SPEC. GA1004-B
易熔塞
在過載或滑差率很大時，油液溫升很高，使油封損壞并導致油液泄漏。
為防止液力偶合器在惡劣工況下的損壞，建議裝配易熔塞。
TRANSFLUID液力偶合器提供140℃易熔塞 (也可按要求提供109℃、120℃或198℃易熔塞) 。
報警銷
通過安裝報警銷可以避免油液從易熔塞處噴出。
當溫度升高到易熔環的熔化點時，報警銷飛出并撥動裝配于報警開關上的凸輪，報警開關給出報警信號或切斷主電機。
和易熔塞一樣，可提供2種不同溫度的報警銷 。
11.1 報警銷
該裝置包括一個易熔報警銷，安裝在液力偶合器外殼的油塞上。
報警銷由螺塞和被易熔環固定的銷子組成，當易熔環達到設定溫度熔化后，報警銷因離心力被甩出。
溫度升高可能是由于過載、被驅動機械堵轉或充液量不足引起的。
報警銷伸出約16 mm，撥動報警開關的凸輪，發出報警或停機信號。
故障排除后，通過更換報警銷或易熔環，裝置可以很容易復位，參照安裝維護手冊中的詳細說明。
當外輪作為驅動輪時，報警銷在任何時候都會(huì )甩出，然而當外輪作為被驅動輪時，只有在由于過載而引起的滑差率增大
時，報警銷才會(huì )正確彈出。
報警銷可為13K規格以上的液力偶合器配置，即使最初沒有配置報警銷，也可單獨購買配置，只另需準備油塞、平衡重、密封膠，按安裝維護說明書操作即可。
為了增加液力偶合器的安全性，通?？偸前惭b一個設定溫度高于報警銷設定溫度的易熔塞。
為了正確操作，中關于標準安裝和反向安裝的技術特征說明
報警開關標準電壓230Vac
可提供防爆型式
可用報警銷
11KRG D28
11KRG D38
11KRG D42
11KRG D48
11KRG D28
11KRG D38
11KRG D42
11KRG D48
12KRG D28
12KRG D38
12KRG D42
12KRG D48
12KRG D28
12KRG D38
12KRG D42
12KRG D48
13KRG D42
13KRG D48
13KRG D55
13KRG D60
13KRG D42
13KRG D48
13KRG D55
13KRG D60
15KRG D48
15KRG D55
15KRG D60
15KRG D65
15KRG D48
15KRG D55
15KRG D60
15KRG D65
17KRG D48
17KRG D55
17KRG D60
17KRG D65
17KRG D75
17KRG D80
17KRG D48
17KRG D55
17KRG D60
17KRG D65
17KRG D75
17KRG D80
19KRG D48
19KRG D55
19KRG D60
19KRG D65
19KRG D75
19KRG D80
19KRG D48
19KRG D55
19KRG D60
19KRG D65
