stuewe FKH / FKHA / FKHED法蘭聯軸器兩軸之間剛性連接

STÜWE 法蘭聯軸器結合了摩擦軸轂連接的優點和法蘭的優勢：

- 可靠地傳遞最大功率和扭矩、

- 傳遞高動態載荷、

- 聯軸器的裝配和拆卸簡單快捷，以及

- 法蘭安裝部件（如齒輪箱）的徑向插入和拆卸，無軸向位移。

所有類型都可以通過鋅和鎳涂層或具有適當防腐等級的油漆來防止環境影響。

防腐等級的油漆。我們可以提供符合

我們既能提供符合 RAL 顏色范圍的理想顏色，也能提供潤滑劑符合 NSF H1 標準的產品。

代碼

Mt

 Pax = 0 時法蘭聯軸器的最大傳遞扭矩

Ma

 鎖緊螺栓的最大擰緊扭矩（另見 "安裝和拆卸說明）

Ma

FL 法蘭連接螺栓的擰緊扭矩

尺寸 N、b、c、t 以及法蘭螺栓的數量和尺寸取決于法蘭盤，必要時可以更改。

必要時可以更改。如果所需尺寸與表中數值不同，請注明。

代碼

Mt

 Pax = 0 時聯軸器的最大傳遞扭矩

Pax 當 Mt = 0 時，聯軸器的最大傳遞軸向載荷

 = 0

Ma

 鎖緊螺栓的最大擰緊扭矩（另見 "安裝和拆卸說明）

尺寸 H1

 和 e 適用于非張緊狀態下的聯軸器。

配合信息：

Ødw： H7/h6 (Ødw<160)

H7/g6 (Ødw>160)

Øc: h6

所有配合面的粗糙度

表面的粗糙度：

Ra < 3.2 µm

FKH 型法蘭聯軸器由兩半法蘭組成。它的作用是剛性連接兩根軸。如果只需要半個法蘭，STÜWE 可提供 FKHA 型法蘭聯軸器。FKHYD 型法蘭聯軸器是液壓鎖緊的法蘭聯軸器。液壓法蘭聯軸器可將裝配時間縮短到最短。

應用描述

法蘭聯軸器用于借助法蘭連接軸。

FKH 型法蘭聯軸器由兩半法蘭組成，因此可在兩軸之間形成剛性連接。

兩軸之間的剛性連接。如果只需要一半法蘭，STÜWE® 可提供 FKHA 和 FKD 型法蘭聯軸器。

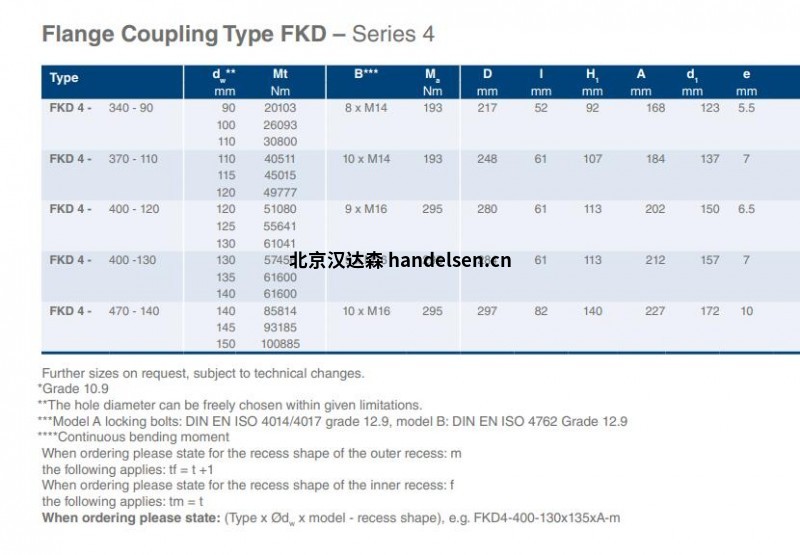

FKD 型法蘭聯軸器的特點是其法蘭采用錐形設計，可節省配合公差，降低成本和安裝費用。

FKD 法蘭聯軸器的特點是其法蘭采用錐形設計，可節省配合公差，并由于省去了一個部件而降低了成本和重量。所有法蘭

聯軸器都可以通過自由定位來補償系統中的長度公差。

此外，還可以安全地傳輸極高的靜態和動態載荷。
