Schubert & Salzer球扇形電動閥4030的特征

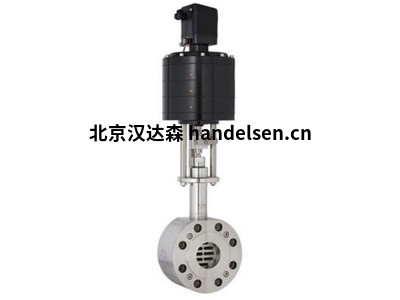

4030 – 球扇形電動閥：4030 型球形扇形電動閥用于許多過程應用，用于關閉和控制任務，特別是對于磨蝕性、糊狀和纖維狀流體。該系列的特點是 300：1 的非凡量程和高流量。由于其設計，球扇閥經常被比作旋轉截止閥。球扇閥和旋轉截止閥之間的主要區別在于軸承類型。通常，旋轉截止閥配有偏心軸承。這會(huì )導致截止元件在閥門打開時從閥座上抬起。結果是，當閥門部分或完全打開時，密封表面會(huì )持續暴露在磨蝕性介質中。對于含有固體顆粒的懸浮液，介質會(huì )進入球或塞子與密封圈之間，損壞表面并導致泄漏。球扇形閥具有中心軸承，這意味著球扇形閥在旋轉時不會(huì )與閥座松動接觸。球形扇形表面的沉積物被閥座環擦去，當閥關閉時，固體不會(huì )卡在閥座環和球形扇形片之間。





特征：

連接 晶圓型設計

輔料 限位開關

位置反饋故障安全功能

驅動器控制執行器或 3 點執行器

推力 230 VAC、115 VAC、24 VAC、

400 伏，24 伏直流電

執行器型號 電動旋轉執行器（開/關、控制）

應用 流體、懸浮液以及氣體，也被污染、磨蝕性或糊狀。



球形扇形閥的設計原理：

這些開/關和控制閥的關鍵元件是可以旋轉 90° 的球扇區，用作流量控制元件。即使在最?lèi)毫拥牟僮鳁l件下，球扇區也使用閥體中一個簡單、可更換的座環來密封介質。球扇區的一部分用于關閉閥門，另一部分有一個孔，其直徑通常相當于閥門公稱尺寸的 80% 左右。為了避免熱應力或機械應力的影響，軸承和軸封安裝在閥體的旋轉軸承襯套中。軸使用自調節 PTFE 填料密封，該填料帶有集成彈簧元件，可保護軸承免受介質顆粒的影響。球形扇形閥具有中心軸承和穩定的耳軸。這使得球扇區在旋轉時與閥座密封件保持持續接觸。壓差的變化對恒定驅動扭矩的影響很小。



球扇閥的優點：

即使使用受污染、磨蝕性和糊狀介質，也能將磨損降至最低

在較大的控制范圍內進行精確控制

由于帶軸承的軸頸，驅動力低

高 KVS 值

堅固緊湊的設計

使用壽命長，運行成本低

維護和維修簡單

無流量偏轉

由于橢圓形流動幾何形狀，不會(huì )排出紙張
