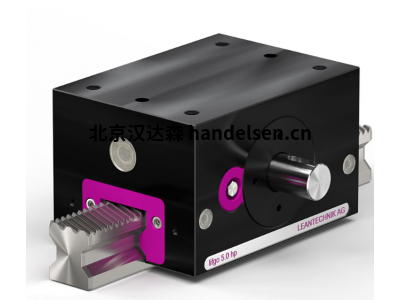

leantechnik無級變速齒輪箱lifgo 5.0 hp精度可達2μm

leantechnik無級變速齒輪箱lifgo 5.0 hp

lifgo hp 改變生產：無級變速齒輪齒條齒輪箱，實現最大精度和效率。

特性

高精度 （~ 2μm）；最高的齒輪質量；高剛性，不受行程影響；緊湊型設計；安裝方便；維護成本低

機床制造的創(chuàng )新

到目前為止，行程的長度一直是許多用于實現機床的技術的限制因素。

使用新的lifgo hp®對于LEANTECHNIK來說，這些問題已成為過去。

這里以lifgo hp為例使用機床。

但是，它可以用于需要高精度的每個行業和行進方向（X/Y/Z軸）。

改變現狀

需要同步的移動軸越多，安裝工作量就越大！

在長行程中，安裝在這里的部件的振動會(huì )越來越大。在這種情況下，準確性會(huì )受到很大影響。

過去，為了獲得足夠的剛性，必須增加長行程的直徑，但會(huì )犧牲動力。

通過使用lifgo hp，結合同步和裝配的簡化，創(chuàng )造了新的精度定義。

高精度~可達2μm（2/1000毫米）

最高的齒輪質量

由于其斜齒輪傳動裝置，它非常精確和平穩運行。

齒條和小齒輪的齒Lifgo 惠普®采用螺旋齒形設計，運行特別平穩，精度高。

斜齒輪傳動的優勢

達觀

斜齒輪使齒條和小齒輪能夠在均勻負載下運行。整個齒寬的載荷分布均勻，延長了齒輪箱的使用壽命。

效率

斜齒輪確保齒輪平穩運行。減少摩擦和發熱。這導致齒輪箱的功率吞吐量更高。

噪

與直線齒輪相比，斜齒輪還有助于降低噪音水平。當齒輪箱用于噪聲敏感環境或必須遵守嚴格的噪聲保護規定時，

這一點尤為重要。

技術參數

提升力 1800N

提升速度 3m/s

加速度 50 m/s2

扭矩 19,8 Nm

節圓直徑 22mm

傳動比 69,1150

效率 0,92

溫度穩定性 -10 ~ +80°C

靜態扭矩 570Nm

動態扭矩 280 Nm

額定靜載荷 38400N

動態額定負載 19100N

齒面間隙 0,002mm
