ZES ZIMMER精密電流變送器PCT200用于非侵入式電流測量

ZES ZIMMER精密電流變送器PCT200

產品描述

基于閉環、磁通門技術的電流傳感器，用于非侵入式隔離式直流和交流電流測量，

旨在提供高的線性度和完整的工業溫度范圍。該傳感器采用鋁制主體，可防止 EMI。

PCT傳感器通過即插即用與LMG功率分析儀連接。這允許功率分析儀自動讀取和使用所有重要參數，

例如精確比例因子、延遲補償變量、上次校準日期和傳感器類型。

此外，傳感器由 LMG 功率分析儀或其傳感器電源單元主動供電。

特征

我們的“Plug'n Measure”系列傳感器配備了總線系統，可自動配置 LMG 系列功率分析儀。所有重要參數，

如精確比例因子、術語補償量、上次校準日期和傳感器類型，都由功率計自動讀取并包含在測量中。

此外，傳感器的工作電源由 LMG 或其傳感器電源單元提供，因此在大多數情況下不需要單獨的電源。通過“即插即用”，

可以避免用戶的誤差調整，并保證最佳的測量結果。LMG 型號所需的連接適配器和連接電纜可在數據表中找到。

版本：

PCT200系列精密電流傳感器，最大 200Arms（峰值 300A），比率 500：1，范圍 DC - 1 MHz

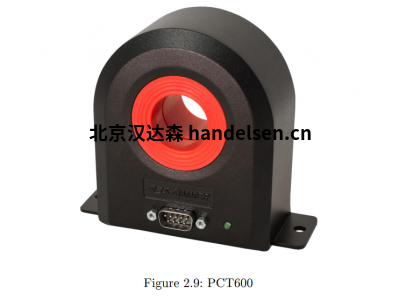

PCT600型精密電流傳感器，最大 600Arms（峰值 900A），比率 1500：1，范圍 DC - 500 kHz

PCT1200精密電流傳感器，最大 1200Arms（峰值 1800A），傳比 1500：1，范圍 DC - 400 kHz

PCT2000精密電流傳感器，最大 2000Arms（峰值 3000A），比率 1500：1，量程 DC - 300 kHz

可選配件：

L60-X-ADSELMG600 系列適配器，用于連接傳感器和電流鉗

PCTSIU4四通道傳感器電源單元

PCTSIU4-1U四通道傳感器電源單元，緊湊型 19“ 機架安裝 1U 高

L50-Z14型LMG500 適配器，用于連接傳感器和電流鉗，端接 HD15 插頭

PCTx-K-L45型PCT200/600 至 LMG450 的連接電纜和電源單元 PCTSIU4

PCTx-K-L50型PCT200/600 至 LMG500 的連接電纜，由 LMG500 供電

PCTx-K-L6型PCT200/600/1200/2000 至 LMG600 系列的連接電纜，由 LMG600 供電
