bray 39系列陶瓷帶襯蝶閥內襯漿料控制閥堅固穩健

技術規格

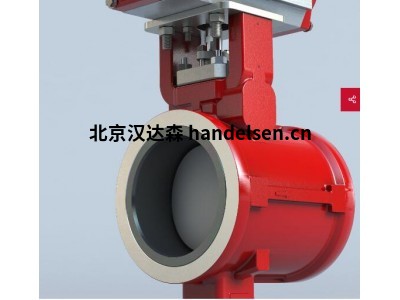

陶瓷帶襯蝶閥——39系列

尺寸范圍

NPS 2至20 / DN 50至500

閥體材料

球墨鑄鐵、不銹鋼

溫度范圍

-20°F至300°F（-29°C至150°C）

閥桿材料

17-4PH不銹鋼

最大許用操作壓力

230 psi（16巴）

襯里材料

陶瓷（燒結碳化硅）超量金屬碳化、鉻鐵合金

閥板材料

鉻鉬鋼（硬化）、PSZ陶瓷（部分穩定氧化鋯）

閥體類型

對夾、法蘭式長閥體

設計標準

ASME B16.34

法蘭鉆孔

ASME B16.5  150級

測試標準

API 598

認證

TR CU、UA TR

結構長度

制造商標準

應用

高耐磨、漿料控制

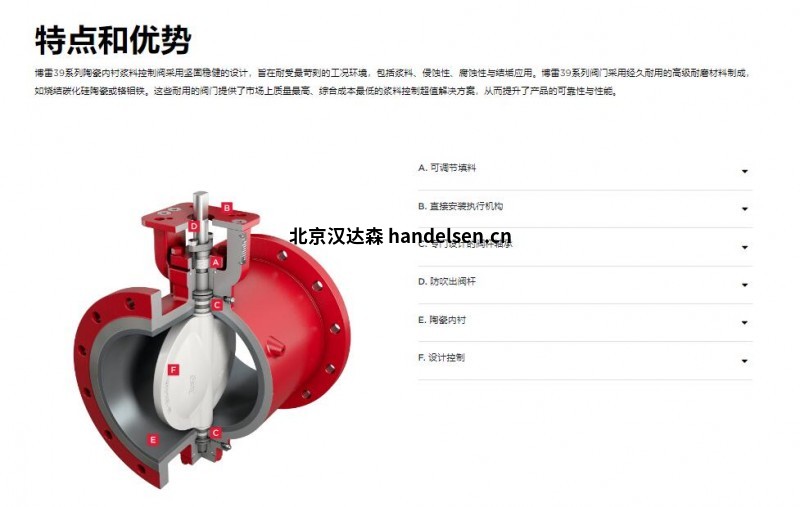

特點和優勢

博雷39系列陶瓷內襯漿料控制閥采用堅固穩健的設計，旨在耐受最苛刻的工況環境，包括漿料、侵蝕性、腐蝕性與結垢應用。博雷39系列閥門采用經久耐用的高級耐磨材料制成，如燒結碳化硅陶瓷或鉻鉬鐵。這些耐用的閥門提供了市場上質量最高、綜合成本最低的漿料控制超值解決方案，從而提升了產品的可靠性與性能。

A. 可調節填料

易于接觸閥桿填料，無需拆卸執行機構。

B. 直接安裝執行機構

所有尺寸均采用一體式高強度17-4PH不銹鋼材質。博雷的雙D型閥桿設計和ISO 5211頂板允許直接安裝博雷執行機構，從而減少封裝復雜性。

C. 專門設計的閥桿軸承

上閥桿軸承采用316不銹鋼外殼和TFE/玻璃內襯，下閥桿軸承則采用PSZ陶瓷材料，提供優異的抗腐蝕性和抗變形性（因機械負荷和高溫而導致）。

D. 防吹出閥桿

安裝了一個卡簧系統，以確保萬一發生內部閥桿故障時能夠完全保持閥桿的固定狀態。

E. 陶瓷內襯

鉆石研磨內襯采用碳化硅陶瓷制成，具有高硬度等級。在大多數應用中，內襯的使用壽命將會(huì )比耐磨的單偏心閥板更長。此款設計經久耐用并最大限度地降低了維護成本，因為僅有少數零件需要維護。

F. 設計控制

39系列為控制閥，其閥板不具備密封性能。閥板設計旨在最大化流量，并提供材料選項以最大限度地減少磨損。實際上，該閥門可以進行360度旋轉。

陶瓷帶襯蝶閥

39系列

尺寸范圍

NPS 2至20 / DN 50至500

溫度范圍

-20°F至300°F（-29°C至150°C）

最大許用操作壓力

230 psi（16巴）
