aplisens CTI6 CTI8 CTP1溫度計類型與熱電偶套管絕緣

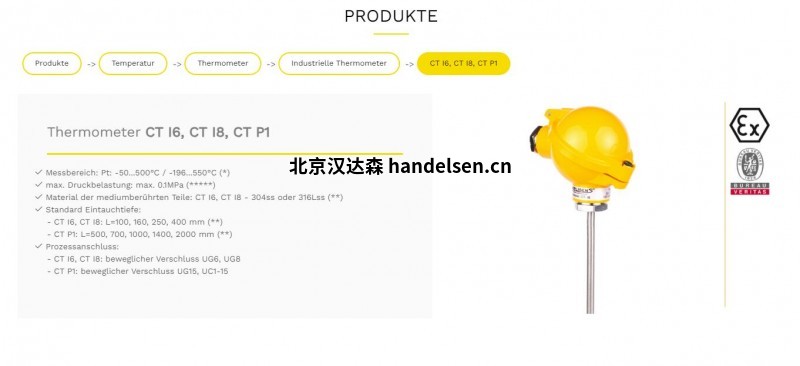

溫度計 CT I6、CT I8、CT P1

 測量范圍：Pt：-50...500°C / -196...550°C (*)

 最大壓力負荷：最大 0.1MPa (*****)

 與介質接觸部件的材料 CT I6、CT I8 - 304ss 或 316Lss (**)

 標準浸入深度：

- CT I6、CT I8：L=100、160、250、400 毫米 (**)

- CT P1：L=500、700、1000、1400、2000 毫米 (**)

 工藝連接：

- CT I6、CT I8：活動百葉窗 UG6、UG8

- CT P1：活動百葉窗 UG15、UC1-15

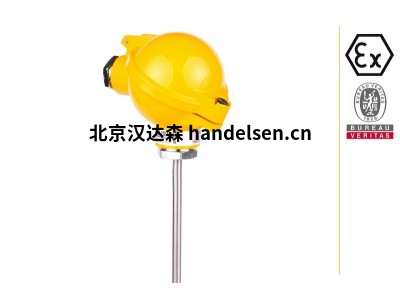

溫度計類型 CT I6、CT I8、CT P1

技術數據：

1.Messbereich:Pt: -50...150°C/-196..550°C(*)J/K:-40...550°C

2.最大壓力負荷:最大至: 01, Mpa (*****)3.介質傳輸部件材料:CT I6, CT18 -304ss 或 316Lss (*)CT P1-HM 鋼

4.標準浸入深度 L:CTI6、CTI8:L= 100、160 250、400mm(**CT P1:L=500、700、1000、1400、2000mm(**) 5.工藝連接:CT16、CT18:壓縮接頭 UG6、UG8CT P1:壓縮接頭 UG15、UC1-156.時間常數：

0.5/0.9 [s]

傳感器類型

CT I6

CT I8

s4/s13

s9.5/s28

與熱電偶套管絕緣

s7/s18

s101s25

焊接保護管

s1/s5

S1.5/S7

7.測量插件直徑:CT16-60mm; CT18-90mm; CTP1-150mm 8.安裝點允許的振動載荷:5...80 [Hz](up to 2 [g])

I M1 Ex ialI 1/2 G Ex ia llC T6I 1D Ex iaD 20 T75°C

ATEX 證書：

訂購代碼

700

UG15

-Pt100

AT-2

0-100°C

其他**

設置范圍

變送器類型 (***) 或不帶

KZ - 端子底座TR 傳感器準備安裝其他變送器

熱電偶連接類型：無或 O、P、Z傳感器連接類型：2、3、4 線制，熱電偶無測量元件類別：AA、A. B 或 1.2測量元件類型：Pt、2xPt 或 J、2xJ.K、2xK

壓縮接頭：無或 UG6,UG8 M16x1.5，UG15 M24x2.UC1-15

安裝長度：對于 CT l6 和 CT 18 L=100,160,250,400 mmfūrCTP1L=500,700,1000,1400,2000 mm(**)

1 組 l (lM1)(****)ll 組 ll (1/2G 和 1D)

ATEX 證書：Exia 或無

保護管類型：16、18、P1

更多信息：

1.(*) 可互換插件類型：W2 標準適用于 -50...500°C 或 W1 適用于 -196...550°C。

2.(**) . 根據要求提供其他版本 3.

3.(***) 類型：AT-2、LI-24G、GI-22-2、ATX-2、GIX-22-2 或其他。溫度變送器

4.(****) I 組溫度傳感器配有不銹鋼外殼。

5.(*****)根據要求，我們提供用于更高壓力的 ERMETO 接頭。

6.(******) 根據變送器數據表提供其他所需參數。
