Schubert & Salzer球形扇形閥，用于各種要求苛刻的截止和控制任務



品牌簡介：



Schubert & Salzer Control Systems GmbH 是一家總部位于德國的公司，專注于設計、開發和生產高品質的過程控制系統和解決方案。該公司成立于 1948 年，擁有超過 70 年的經驗，在全球范圍內為各種行業提供量身定制的解決方案。

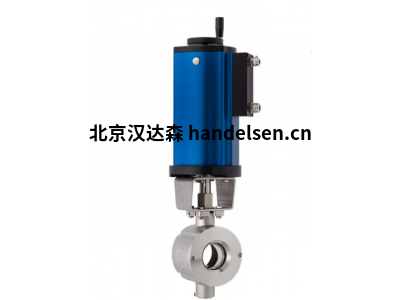

Schubert & Salzer 的球形扇形閥

Schubert & Salzer 的球形扇形閥用于各種要求苛刻的截止和控制任務，特別是對于骯臟、磨蝕性和糊狀介質。這種閥門設計的特點是驅動比極大，流量大。

由于球形扇形閥的特殊設計，流動介質的全部力被軸承軸頸吸收。因此，氣動和電動驅動需要非常低的操作力。



球形扇形閥的設計原理

這些截止閥和控制閥的核心是一個 90° 可旋轉的球形扇區作為節流裝置。在最?lèi)毫拥牟僮鳁l件下，球形扇區通過外殼中易于更換的座環密封介質。球扇區的一部分用于關閉，另一部分的孔直徑通常約為公稱閥門直徑的 80%。為了避免在熱載荷或機械載荷下產生張力，軸承和軸封安裝在軸承座的擺動軸承襯套中。軸封通過帶有集成彈簧元件的自調節 PTFE 填料進行。球扇形閥具有中心軸承和穩定的軸承軸頸。因此，在旋轉運動過程中，球扇區不會(huì )從閥座密封件上抬起。恒定的驅動扭矩幾乎不受壓差變化的影響。



球扇閥的優點；



-即使對于骯臟、磨蝕性和糊狀介質，磨損也極小

-在較寬的控制范圍內實現精確控制

-軸承軸頸導致的驅動力低

-高KVS值

-堅固緊湊的設計

-使用壽命長，運行成本低

-易于維護和維修

-無流動偏轉

-由于采用橢圓形流動幾何形狀，無需紙漿脫水



球形扇形閥

Schubert & Salzer 堅固耐用的高精度扇形球閥用于各種要求苛刻的截止和控制任務，尤其是磨蝕性、糊狀和纖維狀流體。



類型;

4030

4032

4037

4040



產品詳情；



1.4030 型球形形馬達閥用于許多工藝工程過程，用于關閉和控制任務，特別是磨蝕性、糊狀和纖維狀流體。該系列的特點是極高的驅動比（300：1）和高流速。



2.4032型球形閥采用高分辨率電機驅動，可在90°旋轉運動中控制多達8192個獨立步驟。作為造紙用的基重控制閥，這種高精度控制閥也被用于對控制質量和定位精度要求最高的其他行業。



3.4037 型球扇形電機閥適用于符合指令 94/9/EC 的潛在爆炸性環境中的預期用途。該電機控制閥用于許多工藝工程過程，用于關閉和控制任務，特別是磨蝕性、糊狀和纖維狀流體。



4.帶氣動執行器的 4040 型球形扇形閥可用于幾乎所有的關閉和控制任務，尤其是磨蝕性、糊狀和纖維狀流體。該系列的特點是極高的驅動比（300：1）和高流速。



Schubert & Salzer球形扇形閥，用于各種要求苛刻的截止和控制任務
