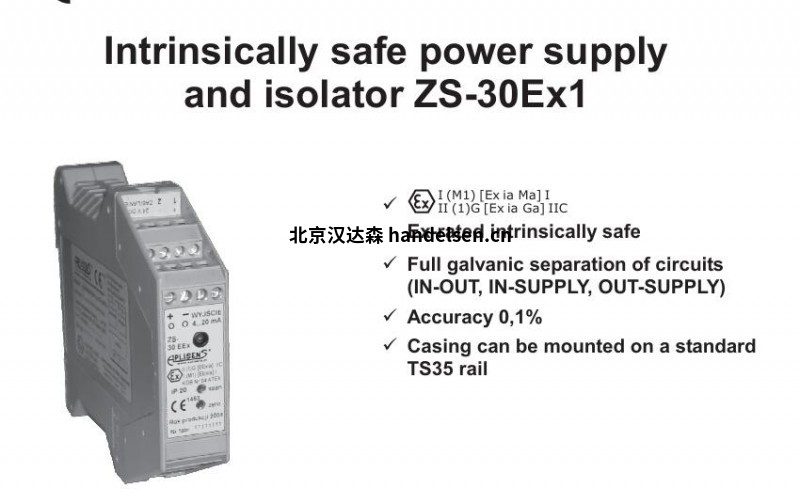

aplisens ZS-30Ex1本安型電源隔離器外殼可安裝在標準TS35導軌

本安型電源 和 隔離器

 ZS-30Ex1

 I(M1)[Exia Ma]I

 II (1)G [Ex ia Ga] IIC

 防爆等級的本質安全型

 電路完全電隔離

 (輸入-輸出、輸入-電源、輸出-電源）

 精度 0.1%

 外殼可安裝在標準

 TS35 導軌

 應用和功能

 ZS-30Ex1 電源和隔離器是部分本安型設備，具有外部（輸入）本安功能。

 本安設備，帶有外部（輸入）本安電路。

本安電路。

 ZS-30Ex1 設計用于為在危險區域使用的本安型變送器供電。

ZS-30Ex1 設計用于為在危險區域使用的內在安全變送器供電、

 ZS-30Ex1 的設計目的是為在危險區域使用的內部安全變送器供電，其信號為 4...20 mA，采用雙線傳輸、

 并通過電隔離電路將該信號轉換為一種標準信號。

電路將信號轉換為自動控制中使用的標準信號之一。

 自動控制中使用的標準信號之一。

 本安輸入電路的電源電壓

 標準版 ZS-30Ex1 的本安輸入電路的電源電壓為 25 V 直流電壓。根據

 根據客戶要求，該電壓可改為

 16、18、22 或 24 V 直流電壓。

 輸出電路可連接到任何設備

 輸出電路可連接到任何獨立供電電壓小于 250 V 的設備上（從跨

網絡(luò )供電）的任何設備。

 校準

 用戶可通過電位計調整起始點和量程寬度的設置。

 用戶可以使用電位器調整量程的起始點和寬度。

 通過前面板上的標記孔，用戶可以使用電位器調整起始點和量程寬度的設置。

 技術參數

 輸入參數

 發射機輸入信號 4...20mA

 輸入電路的電源電壓UIN 15V 18V 20V 22V 25V

 輸入電路終端的最大電壓 U0 15,75V 18,9V 21V 23,1V 25,5V

 發射機加載后的輸入電壓

 UIN20=UIN[V]-0,75 UIN 是電源電壓。

 UIN 是輸入電路的電源電壓

 輸入電路最大短路電流 I0=100mA

輸出參數

 輸出信號 輸出負載阻抗

 4...20mA 500

 0...20mA 500

 0...5mA 2k

 0...5V,1...5V,0...10V 10k

 電隔離

 光電輸入輸出

 IN-SUPPLY, OUT-SUPPLY 脈沖互感器

 電路間測試電壓 2,5kVAC，50Hz 等效直流電壓

 轉換器

 精度 0,1%

 非線性 ±0,05

 溫度波動影響 ±0,1%/10°C

 負載電阻波動影響 ±0,05

 電源電壓波動影響 ±0,1%

 動態特性

 時常 c.0,05s（按排列方式：0,1...1s）

 電源

 電源電壓 24VDC±10

 允許紋波 1%

 電源電流 90mA

 正常使用條件

 環境溫度 5...60°C

 相對濕度 30...80

 外殼

 防護等級 IP20

 重量 0.2 千克

Atex 本安型電源 ZS-30Ex1

 24 V 直流電源

 電路完全電隔離（IN-OUT、IN-SUPPLY、OUT-SUPPLY）

 TS35 標準帶的頂帽導軌安裝
