END-Armaturen彈簧式減壓閥DM3301021用于液體和氣體管道

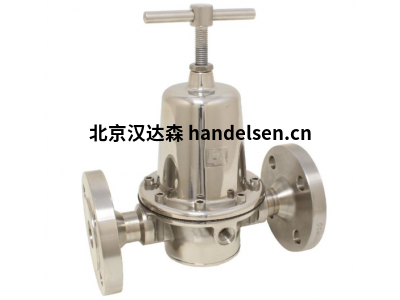

END-Armaturen彈簧式減壓閥DM3301021

減壓器，DN15，不銹鋼/FKM，FL，入口壓力：最大8bar，出口壓力：0.2-3bar。

規格

編號 DM3301021-01/07

名稱 減壓閥，DN15，不銹鋼/FKM，FL，進口壓力：最大 8bar，出口壓力：0.2-3bar

重量 [kg] 3.740000

介質 液體

壓力表接口 有

Kv 值 1m³/h

尺寸 DN015

閥體材料 不銹鋼

密封材料 FKM

閥桿密封材料 FKM

連接方式 DIN 法蘭

連接尺寸 15

介質溫度 [°C] 0

介質溫度最高 [°C] +120

彈簧式減壓閥采用三件式閥體結構，由不銹鋼制成，搭配 NBR、EPDM、FKM 和 PTFE 涂層隔膜材料等密封材料，

使該減壓器能夠抵抗幾乎所有流動介質或環境影響。

減壓器有 3 種外殼尺寸可供選擇，可以根據所需的壓力流量性能進行精確設計：

01 型外殼的設計流量高達 1,000 升/小時，壓力為 1bar

03 型外殼的最大流量為 4000 升/小時，壓力也為 1 bar

05 型外殼的流量為 7,500 升/小時，壓力為 1 bar。

功能

流出的工作壓力存在于隔膜下方，并作為安裝和預加載在大氣通風外殼中的彈簧組件的反作用力。

當流出介質的壓縮力超過彈簧力時，減壓器的閥座關閉流量。

只要退出端沒有提款，此項目就會(huì )被保留。通過移除它，膜片下方的力會(huì )減小，

較大的彈簧力會(huì )對閥座密封件產生打開作用。

設置

減壓器在設置時始終保持不動，即壓力表顯示的是靜態壓力。

增加排放壓力：

順時針旋轉調節螺釘

降低排放壓力：

逆時針轉動調節螺釘。除去一些介質并降低壓力。然后將調節螺釘擰緊至所需壓力。

介質萃取過程中壓力下降是正常的，這是由于壓力損失造成的。

減壓器的工作原理

減壓器屬于減壓閥組，確保即使在入口側（入口壓力）壓力升高的情況下，輸出側的壓力（背壓）也保持不變。

因此，減壓閥具有重要的控制功能，并確保了高水平的過程可靠性。

背壓作為控制壓力。它通過隔膜或活塞下方，膜片或活塞的運動導致減壓器關閉或打開。

出口側壓力的增加會(huì )導致減壓閥的關閉運動。所需的背壓是通過預緊彈簧來設定的。彈簧力抵消了膜片或活塞的運動。

END-Armaturen減壓器的優勢

特殊設計的快速可用性，因為開發、生產、組裝和質量控制是 100% “德國制造”

設計緊湊，無易臟污的角落和邊緣

高質量的表面涂層是標準配置，也可根據要求進行電解拋光

物有所值

由于協調的彈簧套件，設定介質壓力的可重復性高

優化的內部設計可實現高流量和低壓降

廣泛的連接選項，特別適用于食品和制藥行業

也可提供用于極低壓力范圍的型號：0.05bar 出口壓力

功能一覽

END-Armaturen的彈簧式減壓閥由不銹鋼制成，搭配PTFE、EPDM、FKM等密封材料和PTFE涂層隔膜材料。

這使得減壓器幾乎可以抵抗所有流動介質和環境影響。狹小的死角也使它特別適合食品工業。

減壓器安裝在液體和氣體管道中，確保正確的介質壓力并確保安全的過程。減壓閥現在被用于各個領域。

例如，減壓閥可用于工藝工程、工業廠房或工廠建設。

END-Armaturen彈簧式減壓閥DM3301021
