ZES大電流寬帶交流互感器 測量中高頻電力電子器件
應用：
等離子體生成
激光激發
超聲波發生
感應加熱
電磁爐
高速電機
航空布線系統（包括高達150kHz的諧波分析）
CE諧波分析16A以上（按EN61000-3-12）
精確測量大電流：100A 和 1000A
最佳精度 0.25%
對于中頻和高頻：30Hz 至 1MHz
經過驗證和調整，可擴展 ZES ZIMMER LMG 的功率測量范圍
常用系列：
WCT100 100A/1A，30 赫茲 - 1MHz
WCT1000 1000A/1A，30 赫茲 - 1MHz

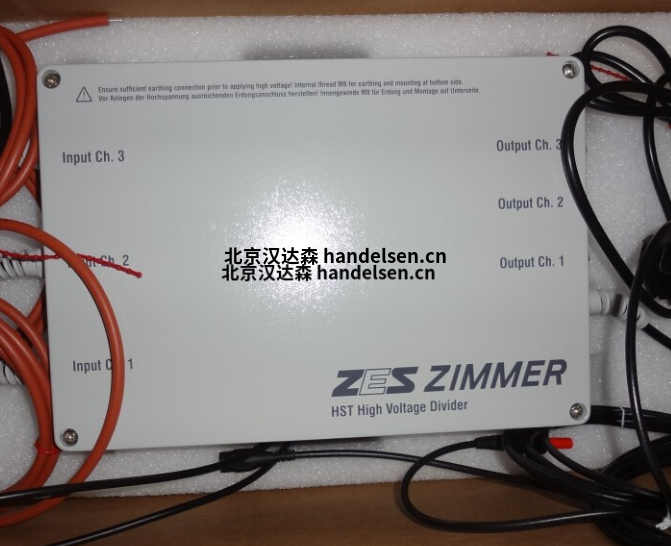

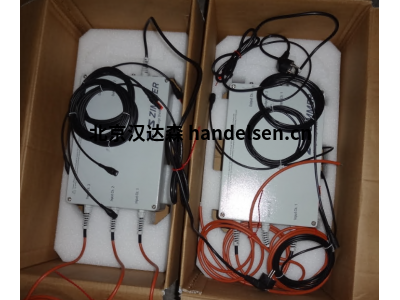

ZES ZIMMER寬帶精密高壓分路器HST
HST系列高壓寬帶高壓分壓器擴展了 ZES ZIMMER LMG 精密功率計的電壓測量范圍，適用于電壓高于1000V。要對地測量的高壓通過標準的 2m 長的帶自由端的電源線饋入設備（可由用戶組裝）
HST3（或 HST6 / 9 / 12）以非常高的精度將相等、交變或任意失真的電壓分頻 1000（或 2000/3000/4000）倍。下分離電壓在低阻抗緩沖 BNC 輸出端可用。為避免干擾，建議使用屏蔽電纜，最高可達 LMG 的電壓輸入。
根據各自的測量任務，HST 可以提供單通道、雙通道或三通道版本。單相 HSTx-1 用于單側接地系統（例如超聲波發生器）。兩相 HSTx-2 可用于無接地（差分）電壓測量（例如放電燈和等離子體生成）。
兩條輸入電壓線之間的差值可以測量為各個通道的輸出信號之間的差值。三通道 HSTx-3 的應用包括變頻器、中壓動力電機和電壓諧波測量。
標準配件：
3m BNC 連接電纜
適配器 BNC -> 4mm 安全實驗室插頭，用于直接連接到 LMG
版本：
HST3-1型 1 通道，最大 4.2kVrms，分頻比 1000，長x寬x高 330x230x110 mm
HST3-2型 2通道，最大4.2kVrms，分頻比1000，長x寬x高330x230x110 mm
HST3-3型 3通道，最大4.2kVrms，分頻比1000，長x寬x高330x230x110 mm
HST6-1型 1 通道，最大 8.4kVrms，分頻比 2000，長x寬x高 330x230x110 mm
HST6-2型 2通道，最大8.4kVrms，分頻比2000，長x寬x高330x230x110 mm
HST6-3型 3通道，最大8.4kVrms，分頻比2000，長x寬x高330x230x110 mm
HST9-1型 1 通道，最大 12.6kVrms，分頻比 3000，長x寬x高 400x230x110 mm
HST9-2型 2 通道，最大 12.6kVrms，分頻比 3000，長x寬x高 400x230x110 mm
HST9-3型 3 通道，最大 12.6kVrms，分頻比 3000，長x寬x高 400x230x110 mm
HST12-1型1 通道，最大 16.8kVrms，分頻比 4000，長x寬x高 400x230x110 mm
HST12-2型2 通道，最大 16.8kVrms，分頻比 4000，長x寬x高 400x230x110 mm
HST12-3型3 通道，最大 16.8kVrms，分頻比 4000，長x寬x高 400x230x110 mm
