KIPP K1502_BE帶遠程操作功能不銹鋼定位柱塞執行元件

K1502_BE

用于帶遠程操作功能的定位柱塞的執行元件

產品描述：

定位柱塞用于需要防止因橫向力而改變位置的場合。

例如，在機器、家具和特種車輛結構中用于長度、高度和位置鎖定。

帶遠程驅動的定位柱塞可用于難以進入的裝配空間，或出于人體工程學或安全原因需要遠程驅動的場合。

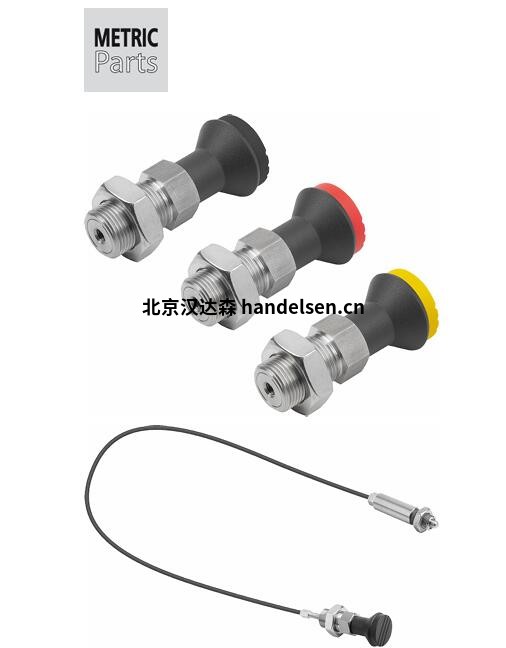

分度柱塞通過鮑登電纜連接到操作側。分度柱塞和執行元件組合成一個完整的系統，可用于多種應用場合。

作為執行元件的替代品，隨附的螺紋接頭（Ø5 x 7 mm）可用于將單個執行元件集成到系統中。

鮑登電纜有多種長度可供選擇。

為確保與相關應用完全匹配，安裝時可根據需要縮短鮑登電纜。

通過選擇適合涂層應用的材料來提供防腐蝕保護。如果需要，可以方便地更換電線電纜或電纜外殼。

材料：

執行元件不銹鋼。

蘑菇狀握柄為熱塑材料。

型號：

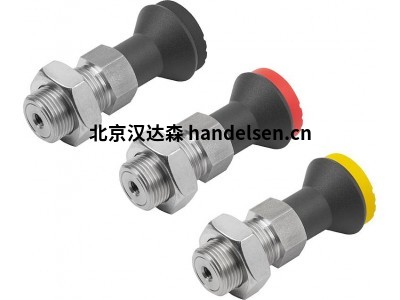

熱塑蘑菇柄，深灰色。

熱塑塑料蓋，黑色、灰色、紅色或黃色。

訂購信息：

帶遠程驅動的定位柱塞和執行元件必須單獨訂購。

注意

安裝鮑登電纜時應注意以下幾點：

電纜自由端的長度會(huì )因布置角度、彎曲半徑和負載因素而改變。因此，在敷設鮑登電纜后，必須使用隨附的調節螺釘調節對偶軸承（套管）的長度。調節螺釘還用于設置鮑登電纜系統的預拉力。

在鋪設電纜時，必須特別注意確保彎曲半徑不低于最小值，此處的最小值為 R = 65 毫米。半徑太小會(huì )導致磨損加劇和摩擦增大。

安裝時也要避免讓彎曲半徑短暫低于最小值，否則會(huì )損壞套管。此外，套管的設計只能承受壓力。如果拉力過大，內部線圈將被拉伸并永久損壞。

應要求提供：

特殊型號。

附件：

六角螺母 K0700。

安裝支架 K0638。

墊圈 K0665。

定位襯套 K1290。

執行元件 K1502.12420.

導線電纜 K2023.

張力體 K2024.

端體 K2025.

固定螺釘 K2026.

螺紋接頭 K2027.

隨附

帶塑料蓋的執行元件。

參考圖紙：

1) 定位柱塞

2) 弓形電纜套管

3) 弓形電纜

4) 調節螺釘

5) 執行元件

6) 螺絲接頭

7) 蓋板

B 型：無鎖定型，帶鎖定螺母

特殊功能：

RoHS

K1502

分度柱塞，不銹鋼，帶遠程驅動裝置

定位柱塞

本頁包含 KIPP 最受歡迎的定位柱塞和附件。每種款式通常有以下配置：

英制或公制

鋼或不銹鋼

帶或不帶鎖緊螺母

標準或鎖定（縮回時，將手柄旋轉 90°，可使定位銷無限期縮回）
