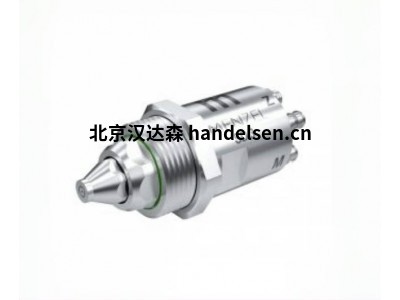

Menzel INDUTEC? MS SD3同軸噴頭



所有 INDUTEC® MS 同軸噴頭的標準設備

>>主體：NIRO 鋼

>>同軸噴頭和針頭：不銹鋼

>>O 形圈：Vit

>>on控制氣壓：大 6 BAR - [對于較低的主壓力，可選配用于較低控制氣壓的壓縮彈簧。

>>噴霧氣壓：大 6 bar

>>介質壓力：大 6 bar

>>最大噴霧風量：約 100 l/min*

入口壓力（噴淋空氣）6 bar，軟管長度 1 m



材料和空氣流速

根據壓力和粘度，INDUTEC® MS SD3 和 SD4 同軸噴頭可以連續實現 0 到約 340 毫升/分鐘的介質流速。

根據旋轉節流閥或噴淋空氣的咔嗒聲扼流圈的設置，INDUTEC® MS SD3 和 SD4 同軸噴頭的體積流量值為 0 至約 100 l/min。通過使用 INDUTEC® MS 同軸噴頭 FD4 Z2，可以實現約 180 l/min 的噴霧空氣輸出。

標準版

作為標準，所有與介質接觸的密封件均由氟橡膠 FPM（商品名 Viton）制成。

為了

將許多其他介質與 INDUTEC® MS 微量冷卻潤滑系統一起使用，可以使用許多其他密封材料來代替氟橡膠密封件。這意味著幾乎每一種應用都有合適的密封件。





INDUTEC® MS SD 代表一種可用于滿足多種要求的噴嘴概念。該系統基于可產生全向射流的同軸噴頭。特殊附件可用于為很多應用創(chuàng )建不同的噴射形狀和噴射角度。

由于其極小的尺寸，同軸噴頭只需要少量的安裝空間。對于難以觸及的噴霧點，它們可以通過附件進行延伸，也可以以彎曲的形式進行。

INDUTEC® MS 同軸噴頭的工作原理 這種同軸噴頭

是氣動工作的。它由一根針?lè )忾]，該針通過彈簧壓在噴霧開口上。通過控制氣壓，該針被推回并釋放噴霧開口。介質從單獨的壓力容器送入同軸噴頭。噴霧空氣通過第三條壓力管線供應。當介質從同軸噴頭噴出時，這種噴霧空氣會(huì )包裹介質，并將其捆綁成一個精確、方向穩定且無霧的噴霧射流。

幾乎任何東西都可以噴涂 由于壓力可調節，任何介質（從水混合冷卻潤滑劑到極粘的切削和拉絲油）都可以噴

涂。

即使是極少量的量也可以準確控制

根據應用的不同，相應的同軸噴頭必須通過適當的修改來適應特殊要求。

通過各種內部噴嘴插件的轉換，可以改變材料流速。通過使用不同的連接蓋，可以改變噴射形狀和噴射角度。

理論上計算的噴霧角度是近似值。介質和噴霧氣壓的相互作用始終是決定性的，但它們必須始終處于適當的關系中。因此，始終建議進行現場實際測試，以確定確切的值。

模塊化多功能性

模塊的各種組合允許創(chuàng )建無數的 SD3/SD4 同軸噴頭變體。因此，幾乎可以為每種應用組合很好的同軸噴頭
