sitema安全捕捉器K、KR、KRP系列中型、大型和超大型負載

解鎖

安全捕捉器通過施加在環形活塞上的氣壓或液壓解除夾緊。明確的間隙確保軸可以無摩擦地移動。

固定負載

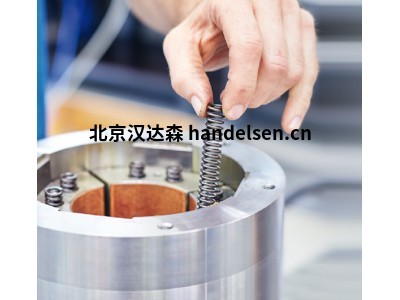

彈簧的作用力會(huì )使夾爪緊緊地接觸到軸，從而固定住負載。

夾緊

利用軸上自增的靜摩擦力，夾爪在其機械止擋處被拉至最終夾持位置。

載荷

如果載荷進一步增加，軸將保持在原位，直到達到靜態夾緊力。

過載

一旦超過這個極限值，夾緊裝置就會(huì )制動桿的運動，消散下落質量的動能。

釋放

軸向上運動并同時對夾緊裝置施加壓力，夾緊裝置即被釋放。

用途安全捕捉器用于在機器承載部件發生故障時，必須保護人員安全和防止事故發生的情況下，與提升的負載或工具相連接。安全捕捉器可以在沖程的任何位置以機械安全和絕對可靠的方式捕捉無級變化的落錘。安全捕捉器可作為靜態負載的機械約束裝置。安全捕捉器作為靜態負載的機械約束裝置，已通過德國法定事故保險和預防機構（DGUV）的 GS-HSM-02 測試原則認證。

3 種設計類型根據尺寸和壓力流體的不同，SITEMA 安全捕捉器有不同的類型。

K 系列

為了釋放夾緊，該系列有許多小柱塞來抬起夾爪，通過一個共同的環形凹槽同時加壓。

在 KR 系列中，釋放是通過一個緊湊的環形柱塞來實現的，而不是 K 系列中使用的單個柱塞。出于設計和成本方面的考慮，如果連桿直徑小于 80 mm，這種解決方案比 K 系列更可取。

KRP 系列是安全捕捉器系列中的氣動選擇。由于具有自增摩擦力，無論彈簧力或執行器力如何，KRP 系列都能獲得與 KR 系列相同的夾持力。

所需的風險評估必須確保安全捕捉器的尺寸和布置符合 EN ISO 12100:2010 風險評估的要求，并符合適用于預期用途的其他標準和規定。安全捕捉器本身并不能構成完整的安全解決方案。此外，所有連接件和固定件的尺寸都必須相應確定，這通常是系統制造商和用戶的責任。

安全捕捉器

壓力下降時的安全約束

個人保護和事故預防

安全捕捉器適用于需要防止重物墜落或意外掉落的場合。

系列 K、KR、KRP ...

用于中型、大型和超大型負載

通過 DGUV 認證

單向負載
