HIMMEL六種不同尺寸設計緊湊惡劣條件運行平面電機系列

我們設計的平面電機即使在最?lèi)毫拥臈l件下也能完美運行。

HIMMELFlat 扁平電機系列包括六種不同的設計尺寸，因此我們總能為最廣泛的使用條件提供合適的電機。除了數十年的經驗，我們的電機還在不斷發展。最新技術和客戶的特殊需求決定了我們的產品。

應用領域

木材工業

家具業

林業

木材加工

鋁加工

塑料加工

玻璃加工

石材加工

優勢

設計緊湊，節省空間

運行精度高、平穩

高性能

轉速范圍從 1000 轉/分鐘到 24000 轉/分鐘

電氣連接選項

接線盒由防碎塑料或鑄鋁制成

接線盒位置可變

電纜型號

插頭設計，可直接連接，最大電流 25 安培

可選工具支架

DIN6388 或 DIN 6499 夾頭卡盤

用于手動更換的 HSK-C

用于自動更換的 HSK-F

用于自動更換的 HSK-E

液壓夾緊系統

液壓成型系統

用于安裝鋸條的法蘭盤

鋸條快速更換系統

帶 1:1 傳動裝置的角齒輪

根據客戶要求提供更多工具安裝

功能特點

IP54 標準防護等級

使用集成風扇進行自冷卻

適用于變頻器運行

轉速范圍高達 24,000 rpm

功率高達 115 千瓦

選項

電壓和頻率可選

機電制動

繞組保護 PTC；PT100 或 PTO（WT）

接線盒和連接器，最大 25 安培

可通過 ATEX 22 區 (3D) 認證

cCSAUs 認證

固定加熱

速度傳感器

軸端可根據客戶要求進行特殊設計

不銹鋼軸

強化軸承

驅動側和非驅動側均采用迷宮式密封

防護等級達 IP66

流體旋轉接頭

密封空氣接口

技術數據

電機尺寸是從食品下邊緣到傳動軸中心（中心高度）的距離。 如果安裝空間狹窄，可垂直安裝平面電機。

型號 K55

功率：0.6 千瓦至 5 千瓦

轉速：3,000 轉/分鐘至 18,000 轉/分鐘

K62 型

功率：0.5 千瓦至 12.5 千瓦

轉速：1,500 轉/分至 24,000 轉/分

K75 型

功率：1.6 千瓦至 24 千瓦

轉速：1,500 轉/分鐘至 12,000 轉/分鐘

K90 型

功率：5.5 千瓦至 31 千瓦

轉速：1,500 轉/分鐘至 9,000 轉/分鐘

K112 型

功率：5.5 千瓦至 60 千瓦

轉速：1,000 轉/分鐘至 6,000 轉/分鐘

K160 型

功率：45 千瓦至 115 千瓦

轉速：3,000 轉/分鐘至 6,000 轉/分鐘

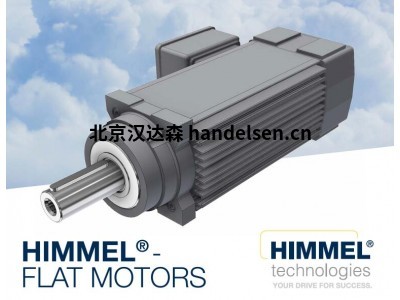

平面電機

HIMMELFlat 馬達設計緊湊，節省空間，是銑削、切割、劃線、鏜孔、鋸切、切削和磨削的理想之選，既適用于對驅動裝置的運行精度和性能要求較高的復雜重型機器系統，也適用于需要經濟可靠的驅動解決方案的簡單機器系統。
