INOXPA RF系列柔性葉輪泵，該泵可以反轉和自吸，最大吸程達到5米



品牌介紹：



INOXPA成立于西班牙Banyoles，是一家知名且歷史悠久的商業集團，專門從事不銹鋼流體處理組件和設備的制造和銷售，食品加工，化妝品和制藥行業的工藝和服務管理。INOXPA致力于創(chuàng )新和持續改進，使其能夠在不影響其產品質量或客戶關系的情況下進入全球市場。

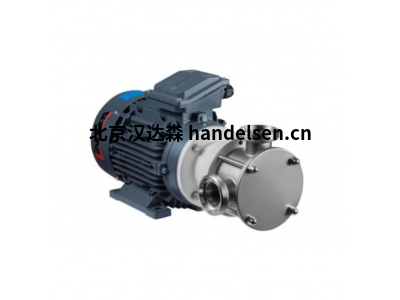

RF 柔性葉輪泵

應用

RF泵是柔性葉輪泵，由于這種特殊設計，該泵可以反轉和自吸的功能，最大吸程達到5米。此類型泵可用來輸送低、高粘度的產品，甚至含有顆?；驓怏w的產品。

該泵主要用于輸送乳制品、食用油、葡萄酒，以及普通的濃縮液和飲料。



操作原理

由于偏心泵腔的設計，柔性葉輪與泵腔之間形成的腔體在吸口處會(huì )增大容積，并產

生真空吸附作用從而將產品吸入泵腔。

轉子的旋轉將產品從吸入側吸入并傳輸。由于這種偏心泵腔的特殊設計，柔性葉輪

和泵殼之間的腔體在出口處會(huì )減少，降低容積從而將產品排出



設計特點

光軸或者緊湊型設計

具有反向運轉和自吸功能

機加工的熔模鑄造腔體

雙平面葉輪

外置單機械密封

檢修方便



技術 參數

材料：

與流體接觸部件           不銹鋼 AISI 316L (1.4404)

其它部件                     不銹鋼AISI 304 (1.4301)

連接支架和軸承支架     GG-22

葉輪                           氯丁橡膠CR

與流體接觸的密封件     NBR



機械密封材質：

動 環 Carbon (C)

靜環 Ceramic (Cer)

密封件 NBR



表面處理：

內部 亮拋Ra<0,8μm

外部 亞光



連接方式 DIN 11851

              CLAMP

              SMS

              (其它接頭方式按客戶的需要制作)



最大流量 28 m³/h 132 US GPM

最大壓力* 2 - 4 bar 29 - 58 PSI

最高工作溫度 +80°C 176°F

最大轉速 1450 rpm



型號；

RF-02/20

RF-05/25

RF-10/40

RF-20/50

RF-30/65



電機

標準IEC三相電機帶B14連接法蘭和B3的支架腳

4級 = 1500/1800 rpm, 效率等級根據EC規定，IP 55 防護等級和F絕緣等級.

3 相, 50 Hz, 230 V Δ / 400 V Υ, ≤ 4 kW

3 相, 50 Hz, 400 V Δ / 690 V Υ, ≥ 5,5 kW



選配

葉輪：食品級氯丁橡膠

食品等級葉輪(BfR).

各種標準的接頭。

不同保護等級的電機

1000轉的電機

電控柜帶10米電纜

不銹鋼推車
